Our Products

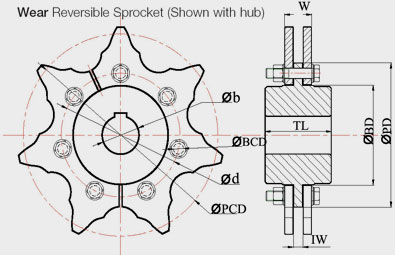

Some features are :
Some features are :
We have the moat upgraded machines and technology to make sure that the raw material is completely in compliance with the set standards. This helps us in presenting good quality and defect free products. Sourced from the certified places, our Bulk Flow Roller Sprocket is superb on the counts of performance, precision and prices.
Some features are :
Some features are :
Some features are :

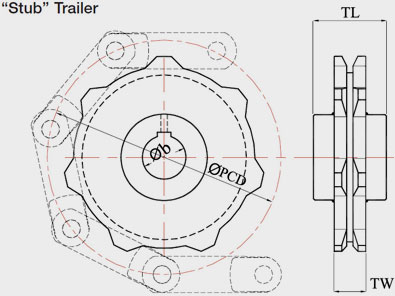

We bring forth an outstanding range of Trailer Conveyor Sprocket to our patrons. Offered range is evaluated by our team of quality checkers as per industry laid standards and guidelines. Optimum quality raw material is used in the making of this range as per the growing demands of the valued patrons. Moreover, this range can be availed in various sizes, grades and other dimensions as per the patrons needs and demands.
SOME FEATURES ARE:
SPECIFICATIONS:
We bring forth for our patrons a wide gamut of Sprocket for Bulk Flow Chain at industry leading prices. Offered range of Flow Chains is manufactured using optimum quality raw material, which is sourced from the most certified vendors of the industry. In addition to this, we employ sophisticated technology and machinery for manufacturing these products as per the market leading demand.
SOME FEATURES ARE:
Durable standards
High tensile strength
Smooth finishing
Resistance against corrosion
With firm commitment towards quality, we are able to manufacture and supply a comprehensive range of Power Transmission Sprockets American to our valued patrons. Offered Sprockets are widely accredited for use in various sectors and industries. Moreover, the offered products can be availed in different sizes as per their requirements and needs.
SOME FEATURES ARE :
Sturdy construction
Minimal maintenance
Excellent performance
Fine finish
We bring forth a superior range of Bulk Flow Sprocket to our valued patrons. Manufactured using high grade raw material, these offered products find extensive application in various industries and sectors. Our team of professionals manufacture the entire range as per industry laid norms to deliver a defect free range at the patrons end. Offered range can also be availed by us in various customization options as per the patrons needs.
SOME FEATURES ARE:
Because of our vast experience, we have been successful in catering to the requirements of our esteemed clients by offering a qualitative range ofElevator Chain.
These comprehensive assortment of products are exclusively used for various industrial applications, offered by us in various specifications.
Our quality controllers team strictly check these products on the basis of various well-defined parameters.
OUR OFFERED RANGE IS WIDELY APPRECIATED FOR THE FOLLOWING ENLISTED ATTRIBUTES:
We are widely accredited in the industry for an impeccable array of Industrial Sprocket to the valued customers. These optimum quality Sprockets are fabricated using optimum grade raw material in varied specifications to cater to their specific needs and requirements in an affluent manner. Moreover, patrons can avail these products in various sizes and other specifications as per their necessities.
SOME FEATURES ARE:
Graph
Technical Specification
Z | D | D | S |
D1 | |||
8 9 10 11 12 |
19.4 21.4 23.3 25.3 27.3 |
16.58 18.56 20.55 22.54 24.53 |
6 6 6 8 8 |
13 14 15 16 17 |
29.3 31.3 33.3 35.3 37.3 |
26.53 28.53 30.53 32.55 34.55 |
8 8 8 8 8 |
18 19 20 21 22 |
39.4 41.4 43.4 45.4 47.4 |
36.56 38.58 40.58 42.60 44.62 |
8 8 8 8 8 |
23 24 25 26 27 |
49.4 51.4 53.5 55.5 57.5 |
46.63 48.64 50.66 52.67 54.69 |
8 8 8 8 8 |
28 29 30 31 32 |
59.5 61.5 63.6 65.6 67.6 |
56.71 58.73 60.75 62.76 64.78 |
8 8 8 10 10 |
33 34 35 36 37 |
69.6 71.6 73.6 75.6 77.7 |
66.80 68.82 70.84 72.85 74.87 |
10 10 10 10 10 |
38 39 40 41 42 |
79.7 81.7 83.7 85.7 87.8 |
76.89 78.91 80.93 82.95 84.97 |
10 10 10 10 10 |
43 44 45 46 47 |
89.8 91.8 93.8 95.8 97.9 |
86.98 89.01 91.03 93.05 95.07 |
10 10 10 10 10 |
48 49 50 51 52 |
99.9 101.9 103.9 105.9 108.0 |
97.09 99.10 101.13 103.14 105.16 |
10 10 10 12 12 |
53 54 55 56 57 |
110.0 112.0 114.0 116.0 118.1 |
107.18 109.18 111.23 113.25 115.27 |
12 12 12 12 12 |
58 59 60 62 64 |
120.1 122.1 124.1 128.2 132.2 |
117.29 119.31 121.32 125.37 129.41 |
12 12 12 12 12 |
65 66 68 70 72 |
134.2 136.2 140.3 144.3 148.4 |
131.43 133.45 137.49 141.53 145.58 |
12 14 14 14 14 |
75 76 78 80 85 |
154.4 156.5 160.5 164.5 174.6 |
151.63 153.66 157.70 161.74 171.85 |
14 14 16 16 16 |
90 95 100 110 114 |
184.7 194.8 204.9 225.1 233.2 |
181.95 192.05 202.15 222.37 230.45 |
16 16 16 16 16 |
120 125 |
245.4 255.5 |
242.58 252.68 |
16 16 |
Accept OEM Purchase
Platewheels | Mm | Chain | Mm |
Tooth radius r2 | 5 | Pitch | 5 |
Radius width C | 0.6 | Internal width | 2.5 |
Tooth width f | 2.3 | Roller | 3.2 |
Graph
Technical Specification
Z | D | D | S |
D1 | |||
8 9 10 11 12 |
18.0 19.9 21.7 23.6 25.4 |
15.67 17.54 19.42 21.30 23.18 |
5 5 6 6 6 |
13 14 15 16 17 |
27.3 29.2 31.0 33.0 35.0 |
25.05 26.96 28.86 30.76 32.65 |
8 8 8 8 8 |
18 19 20 21 22 |
36.9 38.8 40.7 42.6 44.5 |
34.55 36.44 38.34 40.25 42.16 |
8 8 8 8 8 |
23 24 25 26 27 |
46.4 48.3 50.2 52.1 54.0 |
44.06 45.96 47.87 49.76 51.67 |
8 8 8 8 8 |
28 29 30 31 32 |
55.9 57.8 59.9 61.7 63.6 |
53.58 55.50 57.42 59.31 61.21 |
8 8 8 8 8 |
33 34 35 36 37 |
65.5 67.4 69.3 71.2 73.1 |
63.11 65.02 66.93 68.64 70.75 |
8 8 8 8 8 |
38 39 40 41 42 |
75.0 76.9 78.9 80.8 82.7 |
72.66 74.57 76.47 78.38 80.28 |
8 8 8 10 10 |
43 44 45 46 47 |
84.7 86.6 88.5 90.4 92.3 |
82.19 84.10 86.01 87.92 89.93 |
10 10 10 10 10 |
48 49 50 51 52 |
94.2 96.1 98.0 99.9 101.8 |
91.74 93.64 95.55 97.46 99.37 |
10 10 10 12 12 |
53 54 55 56 57 |
103.7 105.6 107.6 109.5 111.4 |
101.27 103.17 105.08 107.00 108.93 |
12 12 12 12 12 |
58 59 60 62 64 |
113.3 115.2 117.1 120.9 124.7 |
110.82 112.71 114.62 118.45 122.27 |
12 12 12 14 14 |
65 66 68 70 72 |
126.6 128.5 132.4 136.2 140.0 |
124.18 126.09 129.91 133.73 137.55 |
14 14 14 14 16 |
75 76 78 80 85 |
145.7 147.6 151.5 155.3 164.8 |
143.28 145.19 149.01 152.82 162.37 |
16 16 16 16 16 |
90 95 100 110 114 |
174.4 183.9 193.5 212.6 220.2 |
171.92 181.47 191.01 210.11 217.75 |
16 16 16 16 16 |
120 125 |
231.7 241.2 |
229.20 238.75 |
16 16 |
Accept OEM Purchase
Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 6 | Pitch | 6 |
Radius width C | 0.7 | Internal width | 2.8 |
Tooth width f | 2.6 | Roller | 4 |
F=4mm-from Z=51 the width of the plate is increased |
Graph
Graph
Graph
Technical Specification
Z | D | D | S | D | T |
D1 | D2 | D3 | |||
8 9 10 11 12 |
57.6 62.0 69.0 75.0 81.5 |
49.78 55.70 61.64 67.61 73.61 |
10 10 10 12 14 |
12 12 12 14 14 |
12 12 12 16 16 |
13 14 15 16 17 |
87.5 93.6 99.8 105.5 111.5 |
79.59 85.51 91.63 97.65 103.67 |
14 14 14 14 14 |
14 14 14 16 16 |
16 16 16 16 16 |
18 19 20 21 22 |
118.0 124.2 129.7 136.0 141.8 |
109.71 115.75 121.78 127.82 133.86 |
14 14 14 16 16 |
16 16 16 16 16 |
16 16 20 20 20 |
23 24 25 26 27 |
149.0 153.9 160.0 165.9 172.3 |
139.90 145.94 152.00 158.04 164.09 |
16 16 16 16 16 |
16 16 16 20 20 |
20 20 20 20 20 |
28 29 30 31 32 |
178.0 184.1 190.5 196.3 203.3 |
170.13 176..19 182.25 188.31 194.35 |
16 16 16 20 20 |
20 20 20 20 20 |
20 20 20 25 25 |
33 34 35 36 37 |
209.3 214.6 221.0 226.8 232.9 |
200.40 206.46 212.52 218.58 224.64 |
20 20 20 20 20 |
20 20 20 25 25 |
25 25 25 25 25 |
38 39 40 41 42 |
239.0 245.1 251.3 257.3 264.5 |
230.69 236.75 242.84 248.86 254.92 |
20 20 25 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
43 44 45 46 47 |
270.5 276.5 282.5 287.9 294.0 |
260.98 267.03 273.09 279.15 285.21 |
25 25 25 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
48 49 50 51 52 |
300.1 306.2 312.3 318.4 324.5 |
291.27 297.33 303.39 309.45 315.51 |
25 25 25 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
53 54 55 56 57 |
330.5 336.6 342.7 348.7 355.4 |
321.57 327.53 333.69 339.75 345.81 |
25 25 25 25 25 |
25 25 25 25 25 |
25 25 25 30 30 |
58 59 60 62 64 |
361.5 367.5 373.0 385.1 397.2 |
351.87 357.93 363.99 376.12 388.24 |
25 25 25 25 25 |
25 25 25 30 30 |
30 30 30 30 30 |
65 66 68 70 72 |
403.2 409.3 421.4 433.6 447.0 |
394.3 400.36 412.49 424.61 436.73 |
25 30 30 30 30 |
30 30 30 30 30 |
30 30 30 30 30 |
75 76 78 80 85 |
463.9 469.9 482.1 494.2 524.5 |
454.92 460.98 473.10 485.23 515.54 |
30 30 30 30 30 |
30 30 30 30 30 |
30 30 30 30 30 |
90 95 100 110 114 |
554.8 585.1 615.4 676.1 700.6 |
545.85 576.17 606.48 667.11 691.36 |
30 30 30 30 30 |
30 30 30 30 30 |
30 30 30 30 30 |
120 125 |
736.7 767.0 |
727.74 758.06 |
30 30 |
30 30 |
30 30 |
Accept OEM Purchase
Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 19 | Pitch | 19.05 |
Radius width C | 2 | Internal width | 11.68 |
Tooth width f | 11.1 | Roller | 12.07 |
Tooth width f1 | 10.8 | - | - |
Tooth width f2 | 30.3 | - | - |
Tooth width f3 | 49.6 | - | - |
Graph
Graph
Graph
Technical Specification
Z | D | D | S | D | T |
D1 | D2 | D3 | |||
8 9 10 11 12 |
77.0 85.0 93.0 101.5 109.0 |
66.37 74.27 82.19 90.14 98.14 |
12 12 12 16 16 |
16 16 16 20 20 |
16 16 16 20 20 |
13 14 15 16 17 |
117.0 125.0 133.0 141.0 149.0 |
106.12 114.15 122.17 130.20 138.22 |
16 16 16 20 20 |
20 20 20 20 20 |
20 20 20 25 25 |
18 19 20 21 22 |
157.0 165.2 173.2 181.2 189.3 |
146.28 154.33 162.38 170.43 178.48 |
20 20 20 20 20 |
20 20 20 25 25 |
25 25 25 25 25 |
23 24 25 26 27 |
197.5 205.5 213.5 221.6 229.6 |
186.53 194.59 202.66 210.72 218.79 |
20 20 20 20 20 |
25 25 25 25 25 |
25 25 25 30 30 |
28 29 30 31 32 |
237.7 245.8 254.0 262.0 270.0 |
226.85 234.92 243.00 251.08 259.13 |
20 20 20 25 25 |
25 25 25 25 25 |
30 30 30 30 30 |
33 34 35 36 37 |
278.5 287.0 296.2 304.6 312.6 |
267.21 275.28 283.36 291.44 299.51 |
25 25 25 25 25 |
25 25 25 25 25 |
30 30 30 30 30 |
38 39 40 41 42 |
320.7 328.8 336.9 345.0 353.0 |
307.59 315.67 323.75 331.81 339.89 |
25 25 25 25 25 |
25 25 25 25 25 |
30 30 30 30 30 |
43 44 45 46 47 |
361.1 369.1 377.1 385.2 393.2 |
347.97 356.05 364.12 372.20 380.26 |
25 25 25 25 25 |
25 25 25 25 25 |
30 30 30 30 30 |
48 49 50 51 52 |
401.3 409.3 417.4 425.5 433.6 |
388.36 396.44 404.52 412.60 420.68 |
25 25 25 30 30 |
25 25 25 30 30 |
30 30 30 40 40 |
53 54 55 56 57 |
441.7 448.3 457.9 466.0 474.0 |
428.76 436.84 444.92 453.01 461.08 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
58 59 60 62 64 |
482.1 490.2 498.3 514.5 530.7 |
469.16 477.24 485.33 501.49 517.65 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
65 66 68 70 72 |
538.8 546.8 562.9 579.2 595.4 |
525.73 533.80 549.98 566.15 582.31 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
75 76 78 80 85 |
619.7 627.0 643.3 660.0 699.9 |
606.56 614.64 630.61 646.97 687.39 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
90 95 100 110 114 |
740.3 781.1 821.1 902.0 934.3 |
727.80 768.22 808.64 889.48 921.81 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
120 125 |
982.8 1023.3 |
970.81 1010.73 |
30 30 |
40 40 |
40 40 |
Accept OEM Purchase
Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 26 | Pitch | 25.4 |
Radius width C | 2.5 | Internal width | 17.02 |
Tooth width f | 16.2 | Roller | 15.88 |
Tooth width f1 | 15.6 | - | - |
Tooth width f2 | 47.7 | - | - |
Tooth width f3 | 79.6 | - | - |
Graph
Graph
Graph
Technical Specification
Z | D | D | S | D | T |
D1 | D2 | D3 | |||
8 9 10 11 12 |
98.1 108.0 117.9 127.8 137.8 |
82.96 92.84 102.74 112.68 122.68 |
16 16 16 16 20 |
20 20 20 20 20 |
20 20 20 20 20 |
13 14 15 16 17 |
147.8 157.8 167.9 177.9 187.9 |
132.65 142.68 152.72 162.75 172.78 |
20 20 20 20 20 |
20 20 20 25 25 |
20 20 20 25 25 |
18 19 20 21 22 |
198.0 208.1 218.1 228.2 238.3 |
182.85 192.91 202.98 213.04 223.11 |
20 20 20 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
23 24 25 26 27 |
248.3 258.4 268.5 278.6 288.6 |
233.17 243.23 253.33 263.40 273.49 |
25 25 25 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
28 29 30 31 32 |
298.7 308.8 318.9 329.0 339.1 |
283.56 293.65 303.75 313.85 323.91 |
25 25 25 25 25 |
25 25 25 25 25 |
25 25 25 30 30 |
33 34 35 36 37 |
349.2 359.3 369.4 379.5 389.5 |
334.01 344.10 354.20 364.30 374.39 |
25 25 25 25 25 |
25 25 25 30 30 |
30 30 30 30 30 |
38 39 40 41 42 |
399.6 409.7 419.8 429.9 440.0 |
384.49 394.59 404.69 414.77 424.86 |
25 25 25 30 30 |
30 30 30 30 30 |
30 30 30 30 40 |
43 44 45 46 47 |
450.1 460.2 470.3 480.4 490.5 |
434.96 445.06 455.17 465.25 475.35 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
48 49 50 51 52 |
500.6 510.7 520.8 530.9 541.0 |
485.45 495.55 505.65 515.75 525.85 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
53 54 55 56 57 |
551.1 561.2 571.3 581.4 591.5 |
535.95 546.05 556.15 568.25 576.35 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
58 59 60 62 64 |
601.6 611.7 621.8 642.0 662.2 |
586.45 596.56 606.66 626.86 647.07 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
65 66 68 70 72 |
672.3 682.4 702.6 722.6 743.1 |
657.17 667.27 687.48 707.68 727.89 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
75 76 80 85 90 |
773.3 783.5 823.9 874.4 924.9 |
758.20 768.32 808.71 859.23 909.76 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
95 100 114 |
975.2 1026.0 1167.4 |
960.28 1010.80 1152.26 |
30 30 30 |
30 30 40 |
40 40 40 |
Accept OEM Purchase

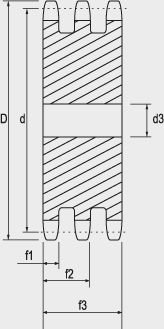

Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 32 | Pitch | 31.75 |
Radius width C | 3.5 | Internal width | 19.58 |
Tooth width f | 18.5 | Roller | 19.05 |
Tooth width f1 | 18.2 | - | - |
Tooth width f2 | 54.6 | - | - |
Tooth width f3 | 91 | - | - |
Graph
Graph
Graph
Technical Specification
Z | D | D | S | D | T |
D1 | D2 | D3 | |||
8 9 10 11 12 |
115.0 126.4 138.0 150.0 162.0 |
99.55 111.40 123.29 135.21 147.22 |
20 20 20 20 20 |
25 25 25 25 25 |
25 25 25 25 25 |
13 14 15 16 17 |
174.2 186.2 198.2 210.3 222.3 |
159.18 171.22 183.26 195.30 207.34 |
20 20 20 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
18 19 20 21 22 |
234.3 246.5 258.6 270.6 282.7 |
219.42 231.49 243.57 255.65 267.73 |
25 25 25 25 25 |
25 25 25 25 25 |
25 25 25 30 30 |
23 24 25 26 27 |
294.8 306.8 319.0 331.0 343.2 |
279.80 291.88 304.00 316.08 328.19 |
25 25 25 30 30 |
25 25 25 30 30 |
30 30 30 30 30 |
28 29 30 31 32 |
355.2 367.3 379.5 391.6 403.7 |
340.27 352.38 364.50 376.52 388.69 |
30 30 30 30 30 |
30 30 30 30 30 |
30 30 40 40 40 |
33 34 35 36 37 |
415.8 427.8 440.0 452.0 464.2 |
400.81 412.93 425.04 437.16 449.27 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
38 39 40 41 42 |
476.2 488.5 500.6 512.6 524.7 |
461.39 473.50 485.62 497.72 509.83 |
30 30 30 30 30 |
30 30 30 40 40 |
40 40 40 40 40 |
43 44 45 46 47 |
536.8 549.0 561.2 573.3 585.4 |
521.95 534.07 546.19 558.30 570.42 |
30 30 30 30 30 |
40 40 40 40 40 |
40 40 40 40 40 |
48 49 50 51 52 |
597.4 609.5 621.7 633.8 646.0 |
582.54 594.66 606.78 618.89 631.01 |
30 30 30 30 30 |
40 40 40 40 40 |
40 40 40 40 40 |
53 54 55 56 57 |
658.0 670.2 682.3 694.4 706.5 |
643.13 655.28 667.40 679.51 691.63 |
30 30 30 30 30 |
40 40 40 40 40 |
40 40 40 40 40 |
58 59 60 62 64 |
718.6 730.7 742.8 767.2 791.3 |
703.74 715.86 727.97 752.24 776.48 |
30 30 30 40 40 |
40 40 40 40 40 |
40 40 40 40 40 |
65 66 68 70 72 |
803.4 815.6 839.8 864.2 888.4 |
788.59 800.71 824.98 849.21 873.48 |
40 40 40 40 40 |
40 40 40 40 40 |
40 40 40 40 40 |
75 76 80 85 95 |
924.8 936.9 985.4 1046.0 1167.3 |
909.83 921.98 970.44 1031.10 1152.33 |
40 40 40 40 40 |
40 40 40 40 40 |
40 40 40 40 40 |
Accept OEM Purchase

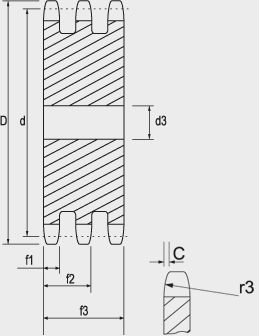

PLATEWHEELS | mm | CHAIN | mm |
Tooth radius r3 | 36 | Pitch | 38.1 |
Radius width C | 4 | Internal width | 25.4 |
Tooth width f | 24.1 | Roller | 25.4 |
Tooth width f1 | 23.6 | ||
Tooth width f2 | 72 | ||
Tooth width f3 | 120.3 |
Graph
Graph
Graph
Technical Specification
Z | D | D | S | D | T |
D1 | D2 | D3 | |||
8 9 10 11 12 |
132.0 148.4 162.3 176.3 189.5 |
116.15 129.96 143.85 157.77 171.74 |
20 20 20 25 25 |
25 25 25 25 25 |
25 25 25 30 30 |
13 14 15 16 17 |
204.2 218.2 232.3 246.3 260.0 |
185.75 199.76 213.79 227.84 241.91 |
25 25 25 30 30 |
25 25 25 30 30 |
30 30 30 30 30 |
18 19 20 21 22 |
274.0 289.0 303.0 317.0 331.0 |
255.98 270.06 284.15 298.24 312.34 |
30 30 30 30 30 |
30 30 30 30 30 |
30 30 30 30 30 |
23 24 25 26 27 |
345.0 359.0 373.0 387.0 401.4 |
326.44 340.55 354.66 368.77 382.88 |
30 30 30 30 30 |
30 30 30 30 30 |
30 30 40 40 40 |
28 29 30 31 32 |
416.0 430.0 444.0 458.0 472.0 |
397.00 411.12 425.24 439.37 453.49 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
33 34 35 36 37 |
486.0 500.0 514.0 529.0 543.0 |
467.62 481.75 495.88 510.01 524.14 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
38 39 40 45 50 |
557.0 571.0 585.0 656.0 726.0 |
538.27 552.40 566.54 637.22 707.91 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
57 60 76 |
825.0 869.0 1095.0 |
808.69 849.32 1075.60 |
30 30 30 |
40 40 40 |
40 40 40 |
Accept OEM Purchase
Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 44 | Pitch | 44.45 |
Radius width C | 5 | Internal width | 30.99 |
Tooth width f | 29.4 | Roller | 27.94 |
Tooth width f1 | 28.8 | - | - |
Tooth width f2 | 88.4 | - | - |
Tooth width f3 | 148 | - | - |
Graph
Graph
Graph
Technical Specification
Z | D | D | S | D | T |
D1 | D2 | D3 | |||
8 9 10 11 12 |
153.2 169.0 185.0 200.8 216.8 |
132.69 148.54 164.44 180.34 196.29 |
25 25 25 30 30 |
25 25 25 30 30 |
25 25 25 30 30 |
13 14 15 16 17 |
232.8 248.8 264.8 280.9 296.9 |
212.29 228.29 244.30 260.40 276.40 |
30 30 30 30 30 |
30 30 30 30 30 |
30 30 30 30 30 |
18 19 20 21 22 |
313.0 329.1 345.2 361.3 377.5 |
292.55 308.66 324.71 340.82 356.98 |
30 30 30 30 30 |
30 30 30 30 30 |
30 30 30 40 40 |
23 24 25 26 27 |
393.6 409.7 425.8 441.9 458.1 |
373.08 389.18 405.33 421.44 437.59 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
28 29 30 32 35 |
474.2 490.4 506.5 538.8 589.5 |
453.69 469.90 486.00 518.26 566.72 |
30 30 30 30 30 |
30 30 30 30 30 |
40 40 40 40 40 |
38 40 45 50 57 |
635.5 670.3 751.0 831.8 945.0 |
615.14 647.49 728.25 809.04 922.16 |
30 40 40 40 40 |
30 40 40 40 40 |
40 40 40 40 40 |
60 76 |
993.4 1252.0 |
970.65 1229.30 |
40 40 |
40 40 |
40 40 |
Accept OEM Purchase
Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 51 | Pitch | 50.8 |
Radius width C | 5 | Internal width | 30.99 |
Tooth width f | 29.4 | Roller | 29.21 |
Tooth width f1 | 28.8 | - | - |
Tooth width f2 | 87.4 | - | - |
Tooth width f3 | 146 | - | - |
Graph
Technical Specification
Z | D | D | S |
D1 | |||
8 9 10 11 12 |
37.2 41.5 46.2 49.6 53.9 |
33.18 37.13 41.10 45.07 49.07 |
8 8 8 8 8 |
13 14 15 16 17 |
58.4 62.8 66.8 70.9 74.9 |
53.06 57.07 61.09 65.10 69.11 |
8 8 8 8 10 |
18 19 20 21 22 |
78.9 82.9 86.9 91.0 95.0 |
73.14 77.16 81.19 85.22 89.24 |
10 10 10 12 12 |
23 24 25 26 27 |
99.0 103.0 107.1 111.2 115.4 |
93.27 97.29 101.33 105.36 109.40 |
12 12 12 12 12 |
28 29 30 31 32 |
119.4 123.4 127.5 131.5 135.5 |
113.42 117.46 121.50 125.54 129.56 |
12 12 12 12 12 |
33 34 35 36 37 |
139.6 143.6 147.6 151.7 155.7 |
133.60 137.64 141.68 145.72 149.76 |
12 12 12 16 16 |
38 39 40 41 42 |
159.8 163.8 167.8 171.4 175.4 |
153.80 157.83 161.87 165.91 169.95 |
16 16 16 16 16 |
43 44 45 46 47 |
179.5 183.5 187.5 191.6 195.6 |
173.99 178.03 182.07 186.10 190.14 |
16 16 16 20 20 |
48 49 50 51 52 |
199.7 203.7 207.8 211.8 215.9 |
194.18 198.22 202.26 206.30 210.34 |
20 20 20 20 20 |
53 54 55 56 57 |
219.9 224.0 228.0 232.1 236.1 |
214.37 218.43 222.46 226.50 230.54 |
20 20 20 20 20 |
58 59 60 62 64 |
240.2 244.2 248.2 256.7 264.8 |
234.58 238.62 242.66 250.75 258.82 |
20 20 20 20 20 |
65 66 68 70 72 |
268.8 272.9 280.9 289.0 297.1 |
262.86 266.90 274.99 283.07 291.16 |
20 25 25 25 25 |
76 78 80 85 90 |
313.3 321.4 329.4 349.7 369.9 |
307.33 315.40 323.49 343.69 363.90 |
25 25 25 25 25 |
95 100 110 114 120 |
390.1 410.3 450.7 466.9 491.2 |
384.10 404.31 444.74 460.91 485.16 |
25 25 25 25 25 |
125 | 511.4 | 511.4 | 25 |
Accept OEM Purchase

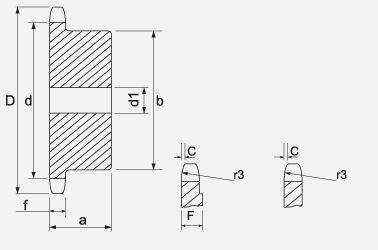

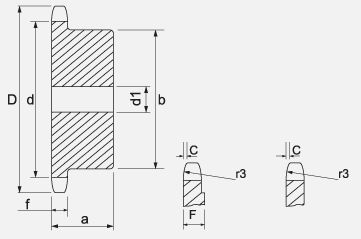

Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 13 | Pitch | 12.7 |
Radius width C | 1 | Internal width | 3.3 |
Tooth width f | 3 | Roller | 7.75 |
F=4mm-from Z=30 the width of the plate is increased | |||
F=6mm-from Z=90 the width of the plate is increased |
Graph
Technical Specification
Z | D | D | S |
D1 | |||
8 9 10 11 12 |
38.5 41.5 46.2 49.6 53.9 |
33.18 37.13 41.10 45.07 49.07 |
8 8 8 8 8 |
13 14 15 16 17 |
58.4 62.8 66.8 70.9 74.9 |
53.06 57.07 61.09 65.10 69.11 |
8 8 8 8 8 |
18 19 20 21 22 |
78.9 82.9 86.9 91.0 95.0 |
73.14 77.16 81.19 85.22 89.24 |
8 8 8 8 10 |
23 24 25 26 27 |
99.0 103.0 107.1 111.2 115.4 |
93.27 97.29 101.33 105.36 109.40 |
10 10 10 12 12 |
28 29 30 31 32 |
119.4 123.4 127.5 131.5 135.5 |
113.42 117.46 121.50 125.54 129.56 |
12 12 12 12 12 |
33 34 35 36 37 |
139.6 143.6 147.6 151.7 155.7 |
133.60 137.64 141.68 145.72 149.76 |
12 12 12 16 16 |
38 39 40 41 42 |
159.8 163.8 167.8 171.4 175.4 |
153.80 157.83 161.87 165.91 169.95 |
16 16 16 16 16 |
43 44 45 46 47 |
179.5 183.5 187.5 191.6 195.6 |
173.99 178.03 182.07 186.10 190.14 |
16 16 16 20 20 |
48 49 50 51 52 |
199.7 203.7 207.8 211.8 215.9 |
194.18 198.22 202.26 206.30 210.34 |
20 20 20 20 20 |
53 54 55 56 57 |
219.9 224.0 228.0 232.1 236.1 |
219.9 224.0 228.0 232.1 236.1 |
20 20 20 20 20 |
58 59 60 62 64 |
240.2 244.2 248.2 256.7 264.8 |
234.58 238.62 242.66 250.75 258.82 |
20 20 20 20 20 |
65 66 68 70 72 |
268.8 272.9 280.9 289.0 297.1 |
262.86 266.90 274.99 283.07 291.16 |
20 25 25 25 25 |
76 78 80 85 90 |
313.3 321.4 329.4 349.7 369.9 |
307.33 315.40 323.48 343.70 363.90 |
25 25 25 25 25 |
95 100 110 114 120 |
390.1 410.3 450.7 466.9 491.2 |
384.10 404.31 444.74 460.90 485.16 |
25 25 25 25 25 |
125 | 511.4 | 505.37 | 25 |
Accept OEM Purchase

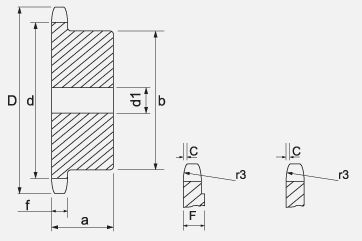

Platewheels | mm | Chain | mm |
Tooth radius r3 | 13 | Pitch | 12.7 |
Radius width C | 1.3 | Internal width | 4.85 |
Tooth width f | 4.5 | Roller | 7.75 |
F=6mm-from Z=90 the width of the plate is increased |
Graph
Technical Specification
Z | D | D | S |
D1 | |||
8 9 10 11 12 |
37.2 41.0 45.2 48.7 53.0 |
33.18 37.13 41.10 45.07 49.07 |
8 8 8 8 8 |
13 14 15 16 17 |
57.4 61.8 65.5 69.5 73.6 |
53.06 57.07 61.09 65.10 69.11 |
8 8 8 10 10 |
18 19 20 21 22 |
77.8 81.7 85.8 89.7 93.8 |
73.14 77.16 81.19 85.22 89.24 |
10 10 10 10 10 |
23 24 25 26 27 |
98.2 101.8 105.8 110.0 114.0 |
93.27 97.29 101.33 105.36 109.40 |
10 10 10 12 12 |
28 29 30 31 32 |
118.0 122.0 126.1 130.2 134.2 |
113.42 117.46 121.50 125.54 129.56 |
12 12 12 12 12 |
33 34 35 36 37 |
138.4 142.6 146.7 151.0 154.6 |
133.60 137.64 141.68 145.72 149.76 |
12 12 12 16 16 |
38 39 40 41 42 |
158.6 162.7 166.8 171.4 175.4 |
153.80 157.83 161.87 165.91 169.95 |
16 16 16 16 16 |
43 44 45 46 47 |
179.7 183.8 188.0 192.1 196.2 |
173.99 178.03 182.07 186.10 190.14 |
16 16 16 20 20 |
48 49 50 51 52 |
200.3 204.3 208.3 212.1 216.1 |
194.18 198.22 202.26 206.30 210.34 |
20 20 20 20 20 |
53 54 55 56 57 |
220.2 224.1 228.1 232.2 236.4 |
214.37 218.43 222.46 226.50 230.54 |
20 20 20 20 20 |
58 59 60 62 64 |
240.5 244.5 248.6 256.9 265.1 |
234.58 238.62 242.66 250.75 258.82 |
20 20 20 20 20 |
65 66 68 70 72 |
269.0 273.0 281.0 289.0 297.2 |
262.86 266.90 274.99 283.07 291.16 |
20 25 25 25 25 |
76 78 80 85 90 |
313.3 321.4 329.4 349.0 369.9 |
307.33 315.40 323.48 343.70 363.90 |
25 25 25 25 25 |
95 100 110 114 120 |
390.1 410.3 450.7 466.9 491.2 |
384.10 404.31 444.74 460.90 485.16 |
25 25 25 25 25 |
125 | 511.3 | 505.37 | 25 |
Accept OEM Purchase
Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 13 | Pitch | 12.7 |
Radius width C | 1.3 | Internal width | 6.4 |
Tooth width f | 5.9 | Roller | 8.51 |
Graph
Graph
Technical Specification
Z | D | D | S | D |
D1 | D2 | |||
8 9 10 11 12 |
24.0 26.6 29.2 31.7 34.2 |
20.90 23.39 25.89 28.39 30.91 |
6 6 8 8 8 |
8 8 8 8 8 |
13 14 15 16 17 |
36.7 39.2 41.7 44.3 46.8 |
33.42 35.95 38.48 41.01 43.53 |
8 8 8 8 8 |
8 8 8 10 10 |
18 19 20 21 22 |
49.3 51.9 54.4 57.0 59.5 |
46.07 48.61 51.14 53.68 56.21 |
8 8 8 8 8 |
10 10 10 10 10 |
23 24 25 26 27 |
62.0 64.6 67.5 69.5 72.2 |
58.75 61.29 63.83 66.37 68.91 |
8 8 8 10 10 |
10 10 10 12 12 |
28 29 30 31 32 |
74.8 77.3 79.8 82.4 84.9 |
71.45 73.99 76.53 79.08 81.61 |
10 10 10 10 10 |
12 12 12 12 12 |
33 34 35 36 37 |
87.5 90.0 92.5 95.0 97.6 |
84.16 86.70 89.25 91.79 94.33 |
10 10 10 10 10 |
12 12 12 12 12 |
38 39 40 41 42 |
100.2 102.7 105.3 107.8 110.4 |
96.88 99.42 101.97 104.51 107.05 |
10 10 10 12 12 |
12 12 12 14 14 |
43 44 45 46 47 |
112.9 115.5 118.0 120.6 123.1 |
109.60 112.14 114.69 117.23 119.77 |
12 12 12 12 12 |
14 14 14 14 14 |
48 49 50 51 52 |
125.6 128.2 130.7 133.3 135.8 |
122.32 124.86 127.41 129.95 132.49 |
12 12 12 14 14 |
14 14 14 16 16 |
53 54 55 56 57 |
138.4 140.9 143.5 146.0 148.6 |
135.04 137.59 140.13 142.68 145.22 |
14 14 14 14 14 |
16 16 16 16 16 |
58 59 60 62 64 |
151.0 153.6 156.2 162.0 167.1 |
147.77 150.31 152.86 157.95 163.04 |
14 14 14 16 16 |
16 16 16 20 20 |
65 66 68 70 72 |
169.6 172.2 177.3 182.4 187.5 |
165.58 168.13 173.22 178.31 183.40 |
16 16 16 16 20 |
20 20 20 20 20 |
75 76 78 80 85 |
195.1 197.7 202.8 207.9 220.6 |
191.04 193.59 198.68 203.77 216.50 |
20 20 20 20 20 |
20 20 20 20 20 |
90 95 100 110 114 |
233.4 246.1 258.9 284.3 294.5 |
229.23 241.96 254.68 280.15 290.33 |
20 20 20 20 20 |
20 20 20 20 20 |
120 125 |
310.0 322.5 |
305.61 318.34 |
20 20 |
20 20 |
Accept OEM Purchase
Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 8 | Pitch | 8 |
Radius width C | 1 | Internal width | 3 |
Tooth width f | 2.8 | Roller | 5 |
Tooth width f1 | 2.7 | - | - |
Tooth width f2 | 8.3 | - | - |
F=4mm-from Z=46 the width of the plate is increased |
Graph
Graph
Graph
Technical Specification
Z | D | D | S | D | T |
D1 | D2 | D3 | |||
8 9 10 11 12 |
28.0 31.0 34.0 37.0 40.0 |
24.89 27.85 30.82 33.80 36.80 |
6 8 8 8 8 |
8 8 8 10 10 |
8 8 10 10 10 |
13 14 15 16 17 |
43.0 46.3 49.3 52.3 55.3 |
39.79 42.80 45.81 48.82 51.83 |
8 8 8 10 10 |
10 10 10 12 12 |
10 12 12 12 12 |
18 19 20 21 22 |
58.3 61.3 64.3 68.0 71.0 |
54.85 57.87 60.89 63.91 66.93 |
10 10 10 10 10 |
12 12 12 12 12 |
12 12 12 14 14 |
23 24 25 26 27 |
73.5 77.0 80.0 83.0 86.0 |
69.95 72.97 76.02 79.02 82.02 |
10 10 10 10 10 |
12 12 12 12 12 |
14 14 14 14 14 |
28 29 30 31 32 |
89.0 92.0 94.7 98.3 101.3 |
85.07 88.09 91.12 94.15 97.17 |
10 10 10 12 12 |
12 12 12 14 14 |
14 14 14 16 16 |
33 34 35 36 37 |
104.3 107.3 110.4 113.4 116.4 |
100.20 103.23 106.26 109.29 112.32 |
12 12 12 12 12 |
14 14 14 14 14 |
16 16 16 16 16 |
38 39 40 41 42 |
119.5 122.5 125.5 128.5 131.6 |
115.36 118.37 121.40 124.43 127.46 |
12 12 12 16 16 |
14 14 14 16 16 |
16 16 16 16 16 |
43 44 45 46 47 |
134.6 137.6 140.7 143.7 146.7 |
130.49 133.52 136.55 139.58 142.61 |
16 16 16 16 16 |
16 16 16 16 16 |
16 16 16 16 16 |
48 49 50 51 52 |
149.7 152.7 155.7 158.7 161.8 |
145.64 148.65 151.69 154.72 157.75 |
16 16 16 16 16 |
16 16 16 16 16 |
16 16 16 20 20 |
53 54 55 56 57 |
164.8 167.8 170.8 173.8 176.9 |
160.78 163.82 166.85 169.88 172.91 |
16 16 16 16 16 |
16 16 16 16 16 |
20 20 20 20 20 |
58 59 60 62 64 |
179.9 183.0 186.0 192.1 198.2 |
175.93 178.96 181.99 188.06 194.12 |
16 16 16 20 20 |
16 16 16 20 20 |
20 20 20 20 20 |
65 66 68 70 72 |
201.6 204.6 210.7 216.7 222.8 |
197.15 200.18 206.24 212.30 218.37 |
20 20 20 20 20 |
20 20 20 20 20 |
20 25 25 25 25 |
75 76 78 80 85 |
231.8 234.9 241.0 247.1 262.2 |
227.46 230.49 236.55 242.61 257.77 |
20 20 20 20 20 |
20 20 20 20 20 |
25 25 25 25 25 |
90 95 100 110 114 |
277.4 292.5 307.7 338.0 349.5 |
272.93 288.08 303.25 333.55 345.68 |
20 20 20 20 20 |
20 20 20 20 20 |
25 25 25 25 25 |
120 125 |
368.3 383.5 |
363.86 379.02 |
20 20 |
20 20 |
25 25 |
Accept OEM Purchase
Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 10 | Pitch | 9.53 |
Radius width C | 1 | Internal width | 5.72 |
Tooth width f | 5.3 | Roller | 6.35 |
Tooth width f1 | 5.2 | - | - |
Tooth width f2 | 15.4 | - | - |
Tooth width f3 | 25.6 | - | - |
F=7mm-from Z=100 the width of the plate is increased |
Graph
Graph
Graph
Technical Specification
Z | De | D | S | D | T |
D1 | D2 | D3 | |||
8 9 10 11 12 |
37.2 41.0 45.2 48.7 53.0 |
33.18 37.13 41.10 45.07 49.07 |
8 8 8 10 10 |
10 10 10 10 10 |
10 10 10 12 12 |
13 14 15 16 17 |
57.4 61.8 65.6 69.5 73.6 |
53.06 57.07 61.09 65.10 69.11 |
10 10 10 10 10 |
10 10 10 12 12 |
12 12 12 16 16 |
18 19 20 21 22 |
77.6 81.7 85.8 89.7 93.8 |
73.14 77.16 81.19 85.22 89.24 |
10 10 10 12 12 |
12 12 12 16 16 |
16 16 16 16 16 |
23 24 25 26 27 |
98.2 101.8 105.8 110.0 114.0 |
93.27 97.29 101.33 105.36 109.40 |
12 12 12 16 16 |
16 16 16 116 16 |
16 16 16 16 16 |
28 29 30 31 32 |
118.0 122.0 126.1 130.2 134.3 |
113.42 117.46 121.50 125.54 129.56 |
16 16 16 16 16 |
16 16 16 16 16 |
16 16 16 20 20 |
33 34 35 36 37 |
138.4 142.6 146.7 151.0 154.6 |
133.60 137.64 141.68 145.72 149.76 |
16 16 16 16 16 |
16 16 16 20 20 |
20 20 20 20 20 |
38 39 40 41 42 |
158.6 162.7 166.8 171.4 175.4 |
153.80 157.83 161.87 165.91 169.94 |
16 16 16 20 20 |
20 20 20 20 20 |
20 20 20 25 25 |
43 44 45 46 47 |
179.7 183.8 188.0 192.1 196.2 |
173.98 178.03 182.07 186.10 190.14 |
20 20 20 20 20 |
20 20 20 20 20 |
25 25 25 25 25 |
48 49 50 51 52 |
200.3 204.3 208.3 212.1 216.1 |
194.18 198.22 202.26 206.30 210.34 |
20 20 20 20 20 |
20 20 20 25 25 |
25 25 25 25 25 |
53 54 55 56 57 |
220.2 224.1 228.1 232.2 236.4 |
214.37 218.43 222.46 226.50 230.54 |
20 20 20 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
58 59 60 62 64 |
240.5 244.5 248.6 256.9 265.1 |
234.58 238.62 242.66 250.74 258.82 |
20 20 20 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
65 66 68 70 72 |
269.0 273.0 281.0 289.0 297.2 |
262.86 266.91 274.99 283.07 291.15 |
25 25 25 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
75 76 78 80 85 |
309.2 313.3 321.4 329.4 349.0 |
303.28 307.32 315.40 323.49 343.69 |
25 25 25 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
90 95 100 110 114 |
369.9 390.1 410.3 450.7 466.9 |
363.90 384.11 404.32 444.74 460.91 |
25 25 25 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
120 125 |
491.2 511.3 |
485.16 505.37 |
25 25 |
25 25 |
25 25 |
Accept OEM Purchase
Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 13 | Pitch | 12.7 |
Radius width C | 1.3 | Internal width | 7.75 |
Tooth width f | 7.2 | Roller | 8.51 |
Tooth width f1 | 7 | - | - |
Tooth width f2 | 21 | - | - |
Tooth width f3 | 34.8 | - | - |
Graph
Graph
Graph
Technical Specification
Z | D | D | S | D | T |
D1 | D2 | D3 | |||
8 9 10 11 12 |
47.0 52.6 57.5 63.0 68.0 |
41.48 46.42 51.37 56.34 61.34 |
10 10 10 10 10 |
10 10 10 10 10 |
12 12 12 12 12 |
13 14 15 16 17 |
73.0 78.0 83.0 88.0 93.0 |
66.32 71.34 76.36 81.37 86.39 |
10 10 10 12 12 |
10 10 12 12 12 |
12 12 12 16 16 |
18 19 20 21 22 |
98.3 103.3 108.4 113.4 118.0 |
91.42 96.45 101.49 106.52 111.55 |
12 12 12 12 12 |
12 12 12 16 16 |
16 16 16 16 16 |
23 24 25 26 27 |
123.5 128.3 134.0 139.0 144.0 |
116.58 121.62 126.66 131.70 136.75 |
12 12 12 16 16 |
16 16 16 16 16 |
16 16 16 20 20 |
28 29 30 31 32 |
148.7 153.8 158.8 163.9 168.9 |
141.78 146.83 151.87 156.92 161.95 |
16 16 16 16 16 |
16 16 16 20 20 |
20 20 20 20 20 |
33 34 35 36 37 |
174.5 179.0 184.1 189.1 194.2 |
167.00 172.05 177.10 182.15 187.20 |
16 16 16 20 20 |
20 20 20 20 20 |
20 20 20 25 25 |
38 39 40 41 42 |
199.2 204.2 209.3 214.8 219.9 |
192.24 197.29 202.34 207.38 212.43 |
20 20 20 20 20 |
20 20 20 20 20 |
25 25 25 25 25 |
43 44 45 46 47 |
224.9 230.0 235.0 240.1 245.1 |
217.48 222.53 227.58 232.63 237.68 |
20 20 20 20 20 |
20 20 20 25 25 |
25 25 25 25 25 |
48 49 50 51 52 |
250.2 255.2 260.3 265.3 270.4 |
242.73 247.78 252.82 257.87 262.92 |
20 20 20 20 20 |
25 25 25 25 25 |
25 25 25 25 25 |
53 54 55 56 57 |
275.4 280.5 285.5 290.5 296.0 |
267.97 273.03 278.08 283.13 288.18 |
20 20 20 25 25 |
25 25 25 25 25 |
25 25 25 25 25 |
58 59 60 62 64 |
300.7 305.7 310.8 321.4 331.5 |
293.23 298.28 303.33 313.43 323.53 |
25 25 25 25 25 |
25 25 25 25 25 |
25 25 25 30 30 |
65 66 68 70 72 |
336.5 341.6 351.7 361.8 371.9 |
328.58 333.64 343.74 353.84 363.94 |
25 25 25 25 25 |
25 25 25 25 25 |
30 30 30 30 30 |
75 76 78 80 85 |
387.1 392.1 402.2 412.3 437.6 |
379.10 384.15 394.25 404.36 429.62 |
25 25 25 25 30 |
25 25 25 25 30 |
30 30 30 30 30 |
90 95 100 110 114 |
462.8 488.5 513.4 563.9 584.1 |
454.88 480.14 505.40 555.92 576.13 |
30 30 30 30 30 |
30 30 30 30 30 |
30 30 30 30 30 |
120 125 |
614.4 639.7 |
606.45 631.51 |
30 30 |
30 30 |
30 30 |
Accept OEM Purchase
Platewheels | Mm | Chain | Mm |
Tooth radius r3 | 16 | Pitch | 15.88 |
Radius width C | 1.6 | Internal width | 9.65 |
Tooth width f | 9.1 | Roller | 10.16 |
Tooth width f1 | 9 | - | - |
Tooth width f2 | 25.5 | - | - |
Tooth width f3 | 42.1 | - | - |
Graph
Technical Specification
Z | De | Dp | Simplex | ||
Dm | D1 | A | |||
8 9 10 11 12 |
15.2 16.8 18.3 19.9 21.5 |
13.06 14.62 16.18 17.75 19.32 |
7 8 9 11 12 |
4 5 5 6 6 |
10 10 10 10 10 |
13 14 15 16 17 |
23.0 24.6 26.2 27.8 29.4 |
20.89 22.47 24.04 25.63 27.20 |
14 15 16 18 18 |
6 6 6 8 8 |
10 10 10 13 13 |
18 19 20 21 22 |
30.9 32.5 34.1 35.7 37.3 |
28.79 30.38 31.96 33.54 35.13 |
18 18 18 20 20 |
8 8 8 8 8 |
13 13 13 15 15 |
23 24 25 26 27 |
38.9 40.5 42.0 43.6 45.2 |
36.72 38.30 39.89 41.48 43.07 |
20 20 20 25 25 |
8 8 8 8 8 |
15 15 15 15 15 |
28 29 30 31 32 |
46.8 48.4 50.0 51.6 53.2 |
44.65 46.25 47.83 49.42 51.01 |
25 25 25 30 30 |
8 8 8 8 8 |
15 15 15 15 15 |
33 34 35 36 37 |
52.60 54.19 55.76 57.37 58.96 |
52.50 54.19 55.76 57.37 58.96 |
30 30 30 30 30 |
8 8 8 8 8 |
15 15 15 15 15 |
38 39 40 41 42 |
60.54 62.16 63.73 65.30 66.91 |
60.54 62.13 63.73 65.30 66.91 |
30 30 30 40 40 |
8 8 8 8 8 |
15 15 15 18 18 |
43 44 45 46 47 |
68.49 70.09 71.68 73.27 74.86 |
68.49 70.09 71.68 73.27 74.86 |
40 40 40 40 40 |
8 8 8 8 8 |
18 18 18 18 18 |
48 49 50 51 52 |
76.45 78.03 81.8 83.4 85.0 |
76.45 78.03 79.63 81.22 82.81 |
40 40 40 40 40 |
8 8 8 8 8 |
18 18 18 18 18 |
53 54 55 56 57 |
86.6 88.1 89.7 91.3 92.9 |
84.40 85.97 87.58 89.17 90.76 |
40 40 40 40 40 |
8 8 8 8 8 |
18 18 18 18 18 |
58 59 60 62 64 |
94.5 96.1 97.7 100.9 104.1 |
92.35 93.94 95.53 98.72 101.9 |
50 50 50 50 50 |
8 8 8 8 8 |
20 20 20 20 20 |
65 66 68 70 72 |
105.6 107.2 110.4 113.6 116.8 |
103.49 105.08 108.26 111.44 114.63 |
50 50 50 50 50 |
8 8 8 8 8 |
20 20 20 20 20 |
75 76 78 80 85 |
121.6 123.1 126.3 129.5 137.5 |
119.40 120.99 124..17 127.35 135.31 |
50 50 70 70 70 |
8 8 8 8 8 |
20 20 30 30 30 |
90 95 100 110 114 |
145.4 153.4 161.3 177.2 183.6 |
143.27 151.22 159.18 176.09 181.45 |
70 70 70 70 70 |
8 8 8 8 8 |
30 30 30 30 30 |
120 125 |
193.2 201.1 |
191.01 198.96 |
70 70 |
8 8 |
30 30 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r2 | 5 | Pitch | 5 |
Radius width C | 0.6 | Internal width | 2.5 |
Tooth width f | 2.3 | Roller | 3.5 |
F=4mm-from Z=80 the width of the plate is increased |
Graph
Technical Specification
Z | D | D | Simplex | ||
B | D1 | A | |||
8 9 10 11 12 |
18.0 19.9 21.7 23.6 25.4 |
15.67 17.54 19.42 21.30 23.18 |
9.8 11.5 13 14 16 |
5 5 6 6 6 |
10 10 10 10 10 |
13 14 15 16 17 |
27.3 29.2 31.0 33.0 35.0 |
25.05 26.96 28.86 30.76 32.65 |
18 20 20 20 20 |
8 8 8 8 8 |
10 10 10 13 13 |
18 19 20 21 22 |
36.9 38.8 40.7 42.6 44.5 |
34.55 36.44 38.34 40.25 42.16 |
20 20 20 25 25 |
8 8 8 8 8 |
13 13 13 13 13 |
23 24 25 26 27 |
46.4 48.3 50.2 52.1 54.0 |
44.06 45.96 47.87 49.76 51.67 |
25 25 25 30 30 |
8 8 8 8 8 |
13 13 13 15 15 |
28 29 30 31 32 |
55.9 57.8 59.9 61.7 63.6 |
53.58 55.50 57.42 59.31 61.21 |
30 30 30 30 30 |
8 8 8 8 8 |
15 15 15 15 15 |
33 34 35 36 37 |
65.5 67.4 69.3 71.2 73.1 |
63.11 65.02 66.93 68.64 70.75 |
30 30 30 30 30 |
8 8 8 8 8 |
15 15 15 15 15 |
38 39 40 41 42 |
75.0 76.9 78.9 80.8 82.7 |
72.66 74.57 76.47 78.38 80.28 |
30 30 30 40 40 |
8 8 8 8 8 |
15 15 15 18 18 |
43 44 45 46 47 |
84.7 86.6 88.5 90.4 92.3 |
82.20 84.10 86.01 87.92 89.83 |
40 40 40 40 40 |
8 8 8 8 8 |
18 18 18 18 18 |
48 49 50 51 52 |
94.2 96.1 98.0 99.9 101.8 |
91.74 93.64 95.55 97.46 99.37 |
40 40 40 40 40 |
8 8 8 8 8 |
18 18 18 18 18 |
53 54 55 56 57 |
103.7 105.6 107.6 109.5 111.4 |
101.27 103.17 105.08 107.00 108.93 |
40 40 40 40 40 |
8 8 8 8 8 |
18 18 18 18 18 |
58 59 60 62 64 |
113.3 115.2 117.1 120.9 124.7 |
110.82 112.71 114.62 118.45 122.27 |
50 50 50 50 50 |
8 8 8 8 8 |
20 20 20 20 20 |
65 66 68 70 72 |
126.6 128.5 132.4 136.2 140.0 |
124.18 126.09 129.91 133.73 137.55 |
50 50 50 50 50 |
8 8 8 8 8 |
20 20 20 20 20 |
75 76 78 80 85 |
145.7 147.6 151.5 155.3 164.8 |
143.28 145.19 149.01 152.82 162.37 |
50 50 70 70 70 |
8 8 8 8 8 |
20 20 20 30 30 |
90 95 100 110 114 |
174.4 183.9 193.5 212.6 220.2 |
171.92 181.47 191.01 210.11 217.75 |
70 70 70 70 70 |
8 8 8 8 8 |
30 30 30 30 30 |
120 125 |
231.7 241.2 |
229.20 238.75 |
70 70 |
8 8 |
30 30 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r2 | 6 | Pitch | 6 |
Radius width C | 0.7 | Internal width | 2.8 |
Tooth width f | 2.6 | Roller | 4 |
F=4mm-from Z=66 the width of the plate is increased |
Graph
Graph
Technical Specification
Z | De | D | Simplex | Duplex | ||||
B | D1 | A | B | D2 | A | |||
8 9 10 11 12 |
24.0 26.6 29.2 31.7 34.2 |
20.90 23.39 25.89 28.39 30.91 |
13 15 17 18 20 |
8 8 8 8 8 |
12 12 12 13 13 |
12 15 17 19 21 |
8 8 8 8 8 |
18 18 18 18 18 |
13 14 15 16 17 |
36.7 39.2 41.7 44.3 46.8 |
33.42 35.95 38.48 41.01 43.53 |
23 25 28 30 30 |
8 8 8 8 8 |
13 13 13 14 14 |
24 26 29 32 34 |
8 8 8 10 10 |
18 18 18 20 20 |
18 19 20 21 22 |
49.3 51.9 54.4 57.0 59.5 |
46.07 48.61 51.14 53.68 56.21 |
30 30 30 35 35 |
8 8 8 8 8 |
14 14 14 14 14 |
37 39 40 40 40 |
10 10 10 10 10 |
20 20 20 20 20 |
23 24 25 26 27 |
62.0 64.6 67.5 69.5 72.2 |
58.75 61.29 63.83 66.37 68.91 |
35 35 35 40 40 |
8 8 8 10 10 |
14 14 14 16 16 |
40 40 40 50 50 |
10 10 10 12 12 |
20 20 20 22 22 |
28 29 30 31 32 |
74.8 77.3 79.8 82.4 84.9 |
71.45 73.99 76.53 79.08 81.61 |
40 40 40 40 40 |
10 10 10 10 10 |
16 16 16 16 16 |
50 50 50 60 60 |
12 12 12 12 12 |
22 22 22 22 22 |
33 34 35 36 37 |
87.5 90.0 92.5 95.0 97.6 |
84.16 86.70 89.25 91.79 94.33 |
40 40 40 40 40 |
10 10 10 10 10 |
16 16 16 16 16 |
60 60 60 60 60 |
12 12 12 12 12 |
22 22 22 22 22 |
38 39 40 41 42 |
100.2 102.7 105.3 107.8 110.4 |
96.88 99.42 101.97 104.51 107.05 |
40 40 40 58 58 |
10 10 10 10 10 |
16 16 16 20 20 |
60 60 60 78 78 |
12 12 12 12 12 |
22 22 22 38 38 |
43 44 45 46 47 |
112.9 115.5 118.0 120.6 123.1 |
109.60 112.14 114.69 117.23 119.77 |
58 58 58 58 58 |
10 10 10 10 10 |
20 20 20 20 20 |
78 78 78 78 78 |
12 12 12 12 12 |
38 38 38 38 38 |
48 49 50 51 52 |
125.6 128.2 130.7 133.3 135.8 |
122.32 124.86 127.41 129.95 132.49 |
58 58 58 78 78 |
10 10 10 10 10 |
20 20 20 20 20 |
78 78 78 78 78 |
12 12 12 12 12 |
38 38 38 38 38 |
53 54 55 56 57 |
138.4 140.9 143.5 146.0 148.6 |
135.04 137.59 140.13 142.68 145.22 |
78 78 78 78 78 |
10 10 10 10 10 |
20 20 20 20 20 |
78 78 78 78 78 |
12 12 12 12 12 |
38 38 38 38 38 |
58 59 60 62 64 |
151.0 153.6 156.2 162.0 167.1 |
147.77 150.31 152.86 157.95 163.04 |
78 78 78 78 78 |
10 10 10 10 10 |
34 34 34 34 34 |
78 78 78 78 78 |
12 12 12 12 12 |
38 38 38 38 38 |
65 66 68 70 72 |
169.6 172.2 177.3 182.4 187.5 |
165.58 168.13 173.22 178.31 183.40 |
78 78 78 78 78 |
10 10 10 10 10 |
34 34 34 34 34 |
78 78 78 78 78 |
12 12 12 12 12 |
38 38 38 38 38 |
75 76 78 80 85 |
195.1 197.7 202.8 207.9 220.6 |
191.04 193.59 198.68 203.77 216.50 |
78 78 *78 *78 *78 |
10 10 10 10 10 |
34 34 34 34 34 |
78 78 *78 *78 *88 |
12 12 12 12 12 |
38 38 38 38 43 |
90 95 100 110 114 |
233.4 246.1 258.9 284.3 294.5 |
229.23 241.96 254.68 280.15 290.33 |
*78 *78 *78 *88 *88 |
10 10 10 10 10 |
34 34 34 39 39 |
*88 *88 *88 *88 *88 |
12 12 12 12 12 |
43 43 43 43 43 |
120 125 |
310.0 322.5 |
305.61 318.34 |
*88 *88 |
10 10 |
39 39 |
*88 *88 |
12 12 |
43 43 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r3 | 8 | Pitch | 8 |
Radius width C | 1 | Internal width | 3 |
Tooth width f | 2.8 | Roller | 5 |
Tooth width f1 | 2.7 | - | - |
Tooth width f2 | 8.3 | - | - |
Material - C45 *Weld-on hub |
Graph
Graph
Graph
Technical Specification
Z | De | D | Simplex | Duplex | Triplex | ||||||
B | D1 | A | B | D2 | A | B | D3 | A | |||
8 9 10 11 12 |
28.0 31.0 34.0 37.0 40.0 |
24.89 27.85 30.82 33.80 36.80 |
15 18 20 22 25 |
8 8 8 8 8 |
20 20 20 25 25 |
15 18 20 22 25 |
8 8 8 10 10 |
22 22 22 25 25 |
15 18 20 22 25 |
8 8 10 10 10 |
32 32 32 35 35 |
13 14 15 16 17 |
43.0 46.3 49.3 52.3 55.3 |
39.79 42.80 45.81 48.82 51.83 |
28 31 34 37 40 |
10 10 10 10 10 |
25 25 25 28 28 |
28 31 34 37 40 |
10 10 10 12 12 |
25 25 25 30 30 |
28 31 34 37 40 |
10 12 12 12 12 |
35 35 35 35 35 |
18 19 20 21 22 |
58.3 61.3 64.3 68.0 71.0 |
54.85 57.87 60.89 63.91 66.93 |
43 45 46 48 50 |
10 10 10 12 12 |
28 28 28 28 28 |
43 46 49 52 55 |
12 12 12 12 12 |
30 30 30 30 30 |
43 46 49 52 55 |
12 12 12 14 14 |
35 35 35 40 40 |
23 24 25 26 27 |
73.5 77.0 80.0 83.0 86.0 |
69.95 72.97 76.00 79.02 82.05 |
52 54 57 60 60 |
12 12 12 12 12 |
28 28 28 28 28 |
58 61 64 67 70 |
12 12 12 12 12 |
30 30 30 30 30 |
58 61 64 67 70 |
14 14 14 14 14 |
40 40 40 40 40 |
28 29 30 31 32 |
89.0 92.0 94.7 98.3 101.3 |
85.07 88.09 91.12 94.15 97.17 |
60 60 60 65 65 |
12 12 12 14 14 |
28 28 28 30 30 |
73 76 79 80 80 |
12 12 12 16 16 |
30 30 30 30 30 |
73 76 79 80 80 |
14 14 14 16 16 |
40 40 40 40 40 |
33 34 35 36 37 |
104.3 107.3 110.4 113.4 116.4 |
100.20 103.23 106.26 109.29 112.32 |
65 65 65 70 70 |
14 14 14 14 14 |
30 30 30 30 30 |
80 80 80 90 90 |
16 16 16 16 16 |
30 30 30 30 30 |
80 85 85 90 90 |
16 16 16 16 16 |
40 40 40 40 40 |
38 39 40 41 42 |
119.5 122.5 125.5 128.5 131.6 |
115.36 118.37 121.40 124.43 127.46 |
70 70 70 78 78 |
14 14 14 14 14 |
30 30 30 32 32 |
90 90 90 90 90 |
16 16 16 16 16 |
30 30 30 40 40 |
90 90 90 90 90 |
16 16 16 16 16 |
40 40 40 56 56 |
43 44 45 46 47 |
134.6 137.6 140.7 143.7 146.7 |
130.49 133.52 136.55 139.58 142.61 |
78 78 78 78 78 |
14 14 14 14 14 |
32 32 32 32 32 |
90 90 90 90 90 |
16 16 16 16 16 |
40 40 40 40 40 |
90 90 90 90 90 |
16 16 16 16 16 |
56 56 56 56 56 |
48 49 50 51 52 |
149.7 152.7 155.7 158.7 161.8 |
145.64 148.65 151.69 154.72 157.75 |
78 78 78 78 78 |
14 14 14 14 14 |
32 32 32 32 32 |
90 90 90 90 90 |
16 16 16 16 16 |
40 40 40 40 40 |
90 90 90 90 90 |
16 16 16 16 16 |
56 56 56 56 56 |
53 54 55 56 57 |
164.8 167.8 170.8 173.8 176.9 |
160.78 163.82 166.85 169.88 172.91 |
78 78 78 78 78 |
14 14 14 14 14 |
32 32 32 32 32 |
90 90 90 90 90 |
16 16 16 16 16 |
40 40 40 40 40 |
90 90 90 90 90 |
16 16 16 16 16 |
56 56 56 56 56 |
58 59 60 62 64 |
179.9 183.0 186.0 192.1 198.2 |
175.93 178.96 181.99 188.06 194.12 |
78 78 78 78 78 |
14 14 14 14 14 |
32 32 32 32 32 |
90 90 90 90 90 |
16 16 16 16 16 |
40 40 40 40 40 |
90 90 90 90 90 |
16 16 16 16 16 |
56 56 56 56 56 |
65 66 68 70 72 |
201.6 204.6 210.7 216.7 222.8 |
197.15 200.18 206.24 212.30 218.37 |
*78 *78 *78 *78 *78 |
14 14 14 14 14 |
32 32 32 32 32 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
56 56 56 56 56 |
75 76 78 80 85 |
231.8 234.9 241.0 247.1 262.2 |
227.46 230.49 236.55 242.61 257.77 |
*78 *78 *78 *78 *80 |
14 14 14 14 14 |
32 32 32 32 32 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
56 56 56 56 56 |
90 95 100 110 114 |
277.4 292.5 307.7 338.0 349.5 |
272.93 288.08 303.25 333.55 345.68 |
*80 *80 *80 *80 *80 |
14 14 14 14 14 |
32 32 32 32 32 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
56 56 56 56 56 |
120 125 |
368.3 383.5 |
363.86 379.02 |
*80 *80 |
14 14 |
32 32 |
*90 *90 |
16 16 |
40 40 |
*90 *90 |
16 16 |
56 56 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r3 | 10 | Pitch | 9.53 |
Radius width C | 1 | Internal width | 5.72 |
Tooth width f | 5.3 | Roller | 6.35 |
Tooth width f1 | 5.2 | - | - |
Tooth width f2 | 15.4 | - | - |
Material - C45 *Weld-on hub |
Graph
Graph
Graph
Technical Specification
Z | D | D | Simplex | Duplex | Triplex | ||||||
B | D1 | A | B | D2 | A | B | D3 | A | |||
8 9 10 11 12 |
37.2 41.0 45.2 48.7 53.0 |
33.18 37.13 41.10 45.07 49.07 |
20 24 28 32 35 |
10 10 10 10 10 |
25 25 25 25 28 |
20 24 28 32 35 |
10 10 10 12 12 |
32 32 32 35 35 |
20 24 28 32 35 |
10 12 12 14 14 |
46 46 46 50 50 |
13 14 15 16 17 |
57.4 61.8 65.6 69.5 73.6 |
53.06 57.07 61.09 65.10 69.11 |
38 42 46 50 54 |
10 10 10 12 12 |
28 28 28 28 28 |
38 42 46 50 54 |
12 12 12 14 14 |
35 35 35 35 35 |
38 42 46 50 54 |
14 14 14 16 16 |
50 50 50 50 50 |
18 19 20 21 22 |
77.8 81.7 85.8 89.7 93.8 |
73.14 77.16 81.19 85.22 89.24 |
56 62 66 70 70 |
12 12 12 12 12 |
28 28 28 28 28 |
58 62 66 70 70 |
14 14 14 16 16 |
35 35 35 40 40 |
58 62 66 70 70 |
16 16 16 16 16 |
50 50 50 55 55 |
23 24 25 26 27 |
98.2 101.8 105.8 110.0 114.0 |
93.27 97.29 101.33 105.36 109.40 |
70 75 80 85 85 |
14 14 14 16 16 |
28 28 28 30 30 |
70 75 80 85 85 |
16 16 16 16 16 |
40 40 40 40 40 |
70 75 80 85 85 |
16 16 16 20 20 |
55 55 55 55 55 |
28 29 30 31 32 |
118.0 122.0 126.1 130.2 134.3 |
113.42 117.46 121.50 125.54 129.56 |
90 95 100 100 100 |
16 16 16 16 16 |
30 30 30 30 30 |
90 95 100 100 100 |
16 16 16 20 20 |
40 40 40 40 40 |
90 95 100 110 110 |
20 20 20 20 20 |
55 55 55 55 55 |
33 34 35 36 37 |
138.4 142.6 146.7 151.0 154.6 |
133.60 137.64 141.68 145.72 149.76 |
100 100 100 100 100 |
16 16 16 16 16 |
30 30 30 35 35 |
100 100 100 100 100 |
20 20 20 20 20 |
40 40 40 40 40 |
110 110 110 120 120 |
20 20 20 20 20 |
55 55 55 55 55 |
38 39 40 41 42 |
158.6 162.7 166.8 171.4 175.4 |
153.80 157.83 161.87 165.91 169.94 |
100 100 100 *108 *108 |
16 16 16 16 16 |
35 35 35 40 40 |
100 100 100 *108 *108 |
20 20 20 20 20 |
40 40 40 50 50 |
120 120 120 *120 *120 |
25 25 25 25 25 |
55 55 55 60 60 |
43 44 45 46 47 |
179.7 183.8 188.0 192.1 196.2 |
173.98 178.03 182.07 186.10 190.14 |
*108 *108 *108 *108 *108 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *108 *108 |
20 20 20 20 20 |
50 50 50 50 50 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
48 49 50 51 52 |
200.3 204.3 208.3 212.1 216.1 |
194.18 198.22 202.26 206.30 210.34 |
*108 *108 *108 *108 *108 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *108 *108 |
20 20 20 20 20 |
50 50 50 50 50 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
53 54 55 56 57 |
220.2 224.1 228.1 232.2 236.4 |
214.37 218.43 222.46 226.50 230.54 |
*108 *108 *108 *108 *108 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *108 *108 |
20 20 20 20 20 |
50 50 50 50 50 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
58 59 60 62 64 |
240.5 244.5 248.6 256.9 265.1 |
234.58 238.62 242.66 250.74 258.82 |
*108 *108 *108 *108 *108 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *108 *108 |
20 20 20 20 20 |
50 50 50 50 50 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
65 66 68 70 72 |
269.0 273.0 281.0 289.0 297.2 |
262.86 266.91 274.99 283.07 291.15 |
*108 *108 *108 *108 *108 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *108 *108 |
20 20 20 20 20 |
50 50 55 55 55 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
75 76 78 80 85 |
309.2 313.3 321.4 329.4 349.0 |
303.28 307.32 315.40 323.49 343.69 |
*108 *108 *108 *108 *110 |
16 16 16 16 16 |
40 40 40 40 40 |
*108 *108 *108 *110 *110 |
20 20 20 20 20 |
55 55 55 55 55 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
90 95 100 110 114 |
369.9 390.1 410.3 450.7 466.9 |
363.90 384.11 404.32 444.74 460.91 |
*110 *110 *110 *110 *110 |
16 16 16 16 16 |
40 40 40 40 40 |
*110 *110 *110 *110 *110 |
20 20 20 20 20 |
55 55 55 55 55 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
60 60 60 60 60 |
120 125 |
491.2 511.3 |
485.16 505.37 |
*110 *110 |
16 16 |
40 40 |
*110 *110 |
20 20 |
55 55 |
*120 *120 |
25 25 |
60 60 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r3 | 13 | Pitch | 12.7 |
Radius width C | 1.3 | Internal width | 7.78 |
Tooth width f | 7.2 | Roller | 8.51 |
Tooth width f1 | 7 | - | - |
Tooth width f2 | 21 | - | - |
Tooth width f2 | 34.9 | - | - |
Material - C45 *Weld-on hub |
Graph
Graph
Graph
Technical Specification
Z | D | D | Simplex | Duplex | Triplex | ||||||
B | D1 | A | B | D2 | A | B | D3 | A | |||
8 9 10 11 12 |
47.0 52.6 57.5 63.0 68.0 |
41.48 46.42 51.37 56.34 61.34 |
25 30 35 37 42 |
10 10 10 12 12 |
25 25 25 30 30 |
25 30 35 39 44 |
12 12 12 14 14 |
40 40 40 40 40 |
25 30 35 39 44 |
12 12 16 16 16 |
55 55 55 55 55 |
13 14 15 16 17 |
73.0 78.0 83.0 88.0 93.0 |
66.32 71.34 76.36 81.37 86.39 |
47 52 57 60 60 |
12 12 12 12 12 |
30 30 30 30 30 |
49 54 59 64 69 |
14 14 14 16 16 |
40 40 40 45 45 |
49 54 59 64 69 |
16 16 16 16 16 |
55 55 55 60 60 |
18 19 20 21 22 |
98.3 103.3 108.4 113.4 118.0 |
91.42 96.45 101.49 106.52 111.55 |
70 70 75 75 80 |
14 14 14 16 16 |
30 30 30 30 30 |
74 79 84 85 90 |
16 16 16 16 16 |
45 45 45 45 45 |
74 79 84 85 90 |
16 16 16 20 20 |
60 60 60 60 60 |
23 24 25 26 27 |
123.5 128.3 134.0 139.0 144.0 |
116.58 121.62 126.66 131.70 136.75 |
80 80 80 85 85 |
16 16 16 20 20 |
30 30 30 35 35 |
95 100 105 110 110 |
16 16 16 20 20 |
45 45 45 45 45 |
95 100 105 110 110 |
20 20 20 20 20 |
60 60 60 60 60 |
28 29 30 31 32 |
148.7 153.8 158.8 163.9 168.9 |
141.78 146.83 151.87 156.92 161.95 |
90 90 90 95 95 |
20 20 20 20 20 |
35 35 35 35 35 |
115 115 120 120 120 |
20 20 20 20 20 |
45 45 45 45 45 |
115 115 120 120 120 |
20 20 20 20 20 |
60 60 60 60 60 |
33 34 35 36 37 |
174.5 179.0 184.1 189.1 194.2 |
167.00 172.05 177.10 182.15 187.20 |
95 95 95 100 100 |
20 20 20 20 20 |
35 35 35 35 35 |
120 120 120 120 120 |
20 20 20 20 20 |
45 45 45 45 45 |
120 120 120 120 120 |
20 20 20 25 25 |
60 60 60 60 60 |
38 39 40 41 42 |
199.2 204.2 209.3 214.8 219.9 |
192.24 197.29 202.34 207.38 212.43 |
100 100 100 *100 *100 |
20 20 20 20 20 |
35 35 35 40 40 |
120 120 120 *120 *120 |
20 20 20 20 20 |
45 45 45 50 50 |
120 120 120 *130 *130 |
25 25 25 25 25 |
60 60 60 60 60 |
43 44 45 46 47 |
224.9 230.0 235.0 240.1 245.1 |
217.48 222.53 227.58 232.63 237.68 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
40 40 40 40 40 |
*120 *120 *120 *120 *120 |
20 20 20 20 20 |
50 50 50 50 50 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
60 60 60 60 60 |
48 49 50 51 52 |
250.2 255.2 260.3 265.3 270.4 |
242.73 247.78 252.82 257.87 262.92 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
40 40 40 40 40 |
*120 *120 *120 *120 *120 |
20 20 20 20 20 |
20 20 20 20 20 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
60 60 60 60 60 |
53 54 55 56 57 |
275.4 280.5 285.5 290.5 296.0 |
267.97 273.03 278.08 283.13 288.18 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
40 40 40 40 40 |
*120 *120 *120 *120 *120 |
20 20 20 20 20 |
50 50 50 50 50 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
60 60 60 60 60 |
58 59 60 62 64 |
300.7 305.7 310.8 321.4 331.5 |
293.23 298.28 303.33 313.43 323.53 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
43 43 43 43 43 |
120 *120 *120 *120 *120 |
20 20 20 20 20 |
57 57 57 57 57 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
64 64 64 64 67 |
65 66 68 70 72 |
336.5 341.6 351.7 361.8 371.9 |
328.58 333.64 343.74 353.84 363.94 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
43 43 43 43 43 |
*120 *120 *120 *120 *120 |
20 20 20 20 20 |
57 57 57 57 57 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
67 67 67 67 67 |
75 76 78 80 85 |
387.1 392.1 402.2 412.3 437.6 |
379.10 384.15 394.25 404.36 429.62 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
43 43 43 43 50 |
*120 *120 *130 *130 *130 |
20 20 20 20 20 |
57 57 57 57 58 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
67 67 67 67 67 |
90 95 100 110 114 |
462.8 488.5 513.4 563.9 584.1 |
454.88 480.14 505.40 555.92 576.13 |
*100 *100 *100 *100 *100 |
20 20 20 20 20 |
50 50 50 50 50 |
*130 *130 *130 *130 *130 |
20 20 20 20 20 |
58 58 58 58 58 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
67 67 67 67 67 |
120 125 |
614.4 639.7 |
606.45 631.51 |
*100 *100 |
20 20 |
50 50 |
*130 *130 |
20 20 |
58 58 |
*130 *130 |
25 25 |
67 67 |
Accept OEM Purchase
SPROCKET | mm | CHAIN | mm |
Tooth radius r3 | 16 | Pitch | 15.88 |
Radius width C | 1.6 | Internal width | 9.65 |
Tooth width f | 9.1 | Roller | 10.16 |
Tooth width f1 | 9 | ||
Tooth width f2 | 25.5 | ||
Tooth width f2 | 24.1 | ||
Material : C45 *weld-on hub |
Graph
Graph
Graph
Technical Specification
Z | De | Dp | Simplex | Duplex | Triplex | ||||||
B | D1 | A | B | D2 | A | B | D3 | A | |||
8 9 10 11 12 |
57.6 62.0 69.0 75.0 81.5 |
49.78 55.70 61.64 67.61 73.61 |
31 37 42 46 52 |
12 12 12 14 14 |
25 25 25 30 30 |
31 37 42 47 53 |
12 12 12 16 16 |
45 45 45 50 50 |
31 37 42 47 53 |
16 16 16 20 20 |
70 70 70 70 70 |
13 14 15 16 17 |
87.5 93.6 99.8 105.5 111.5 |
79.59 85.51 91.63 97.65 103.67 |
58 64 70 75 80 |
14 14 14 16 16 |
35 35 35 35 35 |
59 65 71 77 83 |
16 16 16 20 20 |
50 50 50 50 50 |
59 65 71 77 83 |
20 20 20 20 20 |
70 70 70 70 70 |
18 19 20 21 22 |
118.0 124.2 129.7 136.0 141.8 |
109.71 115.75 121.78 127.82 133.86 |
80 80 80 90 90 |
16 16 16 20 20 |
35 35 35 40 40 |
89 95 100 100 100 |
20 20 20 20 20 |
50 50 50 50 50 |
89 95 100 100 100 |
20 20 20 20 20 |
70 70 70 70 70 |
23 24 25 26 27 |
149.0 153.9 160.0 165.9 172.3 |
139.90 145.94 152.00 158.04 164.09 |
90 90 90 95 95 |
20 20 20 20 20 |
40 40 40 40 40 |
120 120 120 120 120 |
20 20 20 20 20 |
50 50 50 50 50 |
110 110 120 120 120 |
20 20 20 20 20 |
70 70 70 70 70 |
28 29 30 31 32 |
178.0 184.1 190.5 196.3 203.3 |
170.13 176..19 182.25 188.31 194.35 |
95 95 95 95 95 |
20 20 20 20 20 |
40 40 40 40 40 |
120 120 120 120 120 |
20 20 20 20 20 |
50 50 50 50 50 |
120 120 120 130 130 |
20 20 20 25 25 |
70 70 70 70 70 |
33 34 35 36 37 |
209.3 214.6 221.0 226.8 232.9 |
200.40 206.46 212.52 218.58 224.64 |
95 95 95 100 100 |
20 20 20 20 20 |
40 40 40 40 40 |
120 120 120 120 120 |
20 20 20 25 25 |
50 50 50 50 50 |
130 130 130 130 130 |
25 25 25 25 25 |
70 70 70 70 70 |
38 39 40 41 42 |
239.0 245.1 251.3 257.3 264.5 |
230.69 236.75 242.84 248.86 254.92 |
100 100 100 *110 *110 |
20 20 20 20 20 |
40 40 40 56 56 |
120 120 120 *136 *136 |
25 25 25 25 25 |
50 50 50 62 62 |
130 130 130 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
43 44 45 46 47 |
270.5 276.5 282.5 287.9 294.0 |
260.98 267.03 273.09 279.15 285.21 |
*110 *110 *110 *110 *110 |
20 20 20 20 20 |
56 56 56 56 56 |
*136 *136 *136 *136 *136 |
25 25 25 25 25 |
62 62 62 62 62 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
48 49 50 51 52 |
300.1 306.2 312.3 318.4 324.5 |
291.27 297.33 303.39 309.45 315.51 |
*110 *110 *110 *110 *110 |
20 20 20 20 20 |
56 56 56 56 56 |
*136 *136 *136 *136 *136 |
25 25 25 25 25 |
62 62 62 62 62 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
53 54 55 56 57 |
330.5 336.6 342.7 348.7 355.4 |
321.57 327.53 333.69 339.75 345.81 |
*110 *110 *110 *110 *110 |
20 20 20 20 20 |
56 56 56 56 56 |
*136 *136 *136 *136 *136 |
25 25 25 25 25 |
62 62 62 62 62 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
58 59 60 62 64 |
361.5 367.5 373.0 385.1 397.2 |
351.87 357.93 363.99 376.12 388.24 |
*110 *110 *110 *110 *110 |
20 20 20 20 20 |
56 56 56 56 56 |
*136 *136 *136 *136 *136 |
25 25 25 25 25 |
62 62 62 62 63 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
65 66 68 70 72 |
403.2 409.3 421.4 433.6 447.0 |
394.3 400.36 412.49 424.61 436.73 |
*110 *110 *110 *110 *110 |
20 20 20 20 20 |
56 56 56 56 56 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
63 63 63 63 63 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
75 76 78 80 85 |
463.9 469.9 482.1 494.2 524.5 |
454.92 460.98 473.10 485.23 515.54 |
*110 *110 *110 *110 *110 |
20 20 20 20 20 |
56 56 56 56 56 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
63 63 63 63 63 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
90 95 100 110 114 |
554.8 585.1 615.4 676.1 700.6 |
545.85 576.17 606.48 667.11 691.36 |
*110 *110 *110 *110 *110 |
20 20 20 20 20 |
56 56 56 56 56 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
63 63 63 63 63 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
120 125 |
736.7 767.0 |
727.74 758.06 |
*110 *110 |
20 20 |
56 56 |
*140 *140 |
25 25 |
63 63 |
*140 *140 |
25 25 |
70 70 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r3 | 26 | Pitch | 25.4 |
Radius width C | 2.5 | Internal width | 17.02 |
Tooth width f | 16.2 | Roller | 15.88 |
Tooth width f1 | 15.8 | - | - |
Tooth width f2 | 47.7 | - | - |
Tooth width f3 | 79.6 | - | - |
Material - C45 *Weld-on hub |
Graph
Graph
Graph
Technical Specification
Z | D | D | Simplex | Duplex | Triplex | ||||||
D | D1 | A | B | D2 | A | B | D3 | A | |||
8 9 10 11 12 |
77.0 85.0 93.0 101.5 109.0 |
66.37 74.27 82.19 90.14 98.14 |
42 50 55 61 69 |
16 16 16 16 16 |
35 35 35 40 40 |
42 50 56 64 72 |
16 16 16 20 20 |
65 65 65 70 70 |
42 50 56 64 72 |
20 20 20 25 25 |
95 95 95 100 100 |
13 14 15 16 17 |
117.0 125.0 133.0 141.0 149.0 |
106.12 114.15 122.17 130.20 138.22 |
78 84 92 100 100 |
16 16 16 20 20 |
40 40 40 45 45 |
80 88 96 104 112 |
20 20 20 20 20 |
70 70 70 70 70 |
80 88 96 104 112 |
25 25 25 25 25 |
100 100 100 100 100 |
18 19 20 21 22 |
157.0 165.2 173.2 181.2 189.3 |
146.28 154.33 162.38 170.43 178.48 |
100 100 100 110 110 |
20 20 20 20 20 |
45 45 45 50 50 |
120 128 130 130 *130 |
20 20 20 25 25 |
70 70 70 70 70 |
120 128 130 *130 *130 |
25 25 25 25 25 |
100 100 100 100 100 |
23 24 25 26 27 |
197.5 205.5 213.5 221.6 229.6 |
186.53 194.59 202.66 210.72 218.79 |
110 110 110 120 120 |
20 20 20 20 20 |
50 50 50 50 50 |
*130 *130 *130 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
*130 *130 *130 *130 *130 |
25 25 25 30 30 |
100 100 100 100 100 |
28 29 30 31 32 |
237.7 245.8 254.0 262.0 270.0 |
226.85 234.92 243.00 251.08 259.13 |
120 120 120 *120 *120 |
20 20 20 25 25 |
50 50 50 50 50 |
*130 *130 *130 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
*130 *130 *130 *140 *140 |
30 30 30 30 30 |
100 100 100 100 100 |
33 34 35 36 37 |
278.5 287.0 296.2 304.6 312.6 |
267.21 275.28 283.36 291.44 299.51 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
50 50 50 50 50 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
*140 *140 *140 *140 *140 |
30 30 30 30 30 |
100 100 100 100 100 |
38 39 40 41 42 |
320.7 328.8 336.9 345.0 353.0 |
307.59 315.67 323.75 331.81 339.89 |
*120 *120 *120 *125 *125 |
25 25 25 25 25 |
50 50 50 68 68 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
*140 *140 *140 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
43 44 45 46 47 |
361.1 369.1 377.1 385.2 393.2 |
347.97 356.05 364.12 372.20 380.26 |
*125 *125 *125 *125 *125 |
25 25 25 25 25 |
68 68 68 68 68 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
48 49 50 51 52 |
401.3 409.3 417.4 425.5 433.6 |
388.36 396.44 404.52 412.60 420.68 |
*125 *125 *125 *125 *125 |
25 25 25 25 25 |
68 68 68 68 68 |
*140 *140 *140 *150 *150 |
25 25 25 25 25 |
70 70 70 85 85 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 110 110 |
53 54 55 56 57 |
441.7 448.3 457.9 466.0 474.0 |
428.76 436.84 444.92 453.01 461.08 |
*125 *125 *125 *125 *125 |
25 25 25 25 25 |
68 68 68 68 68 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
85 85 85 85 85 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
110 110 110 110 110 |
58 59 60 62 64 |
482.1 490.2 498.3 514.5 530.7 |
469.16 477.24 485.33 501.49 517.65 |
*133 *133 *133 *133 *140 |
25 25 25 25 25 |
68 68 68 68 68 |
*150 *150 *150 *150 *160 |
25 25 25 25 25 |
85 85 85 85 90 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
110 110 110 110 110 |
65 66 68 70 72 |
538.8 546.8 562.9 579.2 595.4 |
525.73 533.80 549.98 566.15 582.31 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
68 68 68 68 68 |
*160 *160 *160 *160 *160 |
25 25 25 25 25 |
90 90 90 90 90 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
110 110 110 110 110 |
75 76 78 80 85 |
619.7 627.0 643.3 660.0 699.9 |
606.56 614.64 630.61 646.97 687.39 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
68 68 68 68 78 |
*160 *160 *160 *160 *160 |
25 25 25 25 25 |
90 90 90 90 90 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
110 110 110 110 110 |
90 95 100 110 114 |
740.3 781.1 821.1 902.0 934.3 |
727.80 768.22 808.64 889.48 921.81 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
78 78 78 78 78 |
*160 *160 *160 *160 *160 |
25 25 25 25 25 |
90 90 90 90 90 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
110 110 110 110 110 |
120 125 |
982.8 1023.3 |
970.81 1010.73 |
*140 *140 |
25 25 |
78 78 |
*160 *160 |
25 25 |
90 90 |
*180 *180 |
30 30 |
110 110 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r3 | 38 | Pitch | 38.1 |
Radius width C | 4 | Internal width | 25.4 |
Tooth width f | 24.1 | Roller | 25.4 |
Tooth width f1 | 23.6 | - | - |
Tooth width f2 | 72 | - | - |
Tooth width f3 | 120.3 | - | - |
Material - C45 *Weld-on hub |
Graph
Graph
Graph
Technical Specification
Z | D | D | Simplex | Duplex | Triplex | ||||||
B | D1 | A | B | D2 | A | B | D3 | A | |||
8 9 10 11 12 |
98.1 108.0 117.9 127.8 137.8 |
82.96 92.84 102.74 112.68 122.68 |
53 63 70 77 88 |
20 20 20 20 20 |
40 40 40 45 45 |
53 63 70 80 90 |
20 20 20 20 20 |
75 75 75 80 80 |
53 63 70 80 90 |
20 20 20 20 20 |
110 110 110 115 115 |
13 14 15 16 17 |
147.8 157.8 167.9 177.9 187.9 |
132.65 142.68 152.72 162.75 172.78 |
98 108 118 120 120 |
20 20 20 20 25 |
45 45 45 50 50 |
100 110 120 120 120 |
20 20 20 25 25 |
80 80 80 80 80 |
100 110 120 120 120 |
20 20 20 25 25 |
115 115 115 115 115 |
18 19 20 21 22 |
198.0 208.1 218.1 228.2 238.3 |
182.85 192.91 202.98 213.04 223.11 |
120 120 120 140 140 |
25 25 25 25 25 |
50 50 50 55 55 |
*120 *120 *120 *140 *140 |
25 25 25 25 25 |
80 80 80 80 80 |
*120 *120 *120 *140 *140 |
25 25 25 25 25 |
115 115 115 115 115 |
23 24 25 26 27 |
248.3 258.4 268.5 278.6 288.6 |
233.17 243.23 253.33 263.40 273.49 |
140 140 140 *150 *150 |
25 25 25 25 25 |
55 55 55 55 55 |
*140 *140 *140 *150 *150 |
25 25 25 25 25 |
80 80 80 80 80 |
*140 *140 *140 *150 *150 |
25 25 25 25 25 |
115 115 115 115 115 |
28 29 30 31 32 |
298.7 308.8 318.9 329.0 339.1 |
283.56 293.65 303.75 313.85 323.91 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
55 55 55 55 55 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
80 80 80 80 80 |
*150 *150 *150 *150 *150 |
25 25 25 30 30 |
115 115 115 115 115 |
33 34 35 36 37 |
349.2 359.3 369.4 379.5 389.5 |
334.01 344.10 354.20 364.30 374.39 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
55 55 55 55 55 |
*150 *150 *150 *150 *150 |
25 25 25 30 30 |
80 80 80 80 80 |
*150 *150 *150 *150 *150 |
30 30 30 30 30 |
115 115 115 115 115 |
38 39 40 41 42 |
399.6 409.7 419.8 429.9 440.0 |
384.49 394.59 404.69 414.77 424.86 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
55 55 55 70 70 |
*150 *150 *150 *160 *160 |
30 30 30 30 30 |
80 80 80 90 90 |
*150 *150 *150 *160 *160 |
30 30 30 30 30 |
115 115 115 110 110 |
43 44 45 46 47 |
450.1 460.2 470.3 480.4 490.5 |
434.96 445.06 455.17 465.25 475.35 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
70 70 70 70 70 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
90 90 90 90 90 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
110 110 110 110 110 |
48 49 50 51 52 |
500.6 510.7 520.8 530.9 541.0 |
485.45 495.55 505.65 515.75 525.85 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
70 70 70 80 80 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
90 90 90 100 100 |
*160 *160 *160 *180 *180 |
30 30 30 30 30 |
110 110 110 123 123 |
53 54 55 56 57 |
551.1 561.2 571.3 581.4 591.5 |
535.95 546.05 556.15 568.25 576.35 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
80 80 80 80 80 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
123 123 123 123 123 |
58 59 60 62 64 |
601.6 611.7 621.8 642.0 662.2 |
586.45 596.56 606.66 626.86 647.07 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
80 80 80 80 80 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
123 123 123 123 123 |
65 66 68 70 72 |
672.3 682.4 702.6 722.6 743.1 |
657.17 667.27 687.48 707.68 727.89 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
80 80 80 80 80 |
*160 *160 *180 *180 *180 |
30 30 30 30 30 |
100 100 100 100 100 |
*180 *200 *200 *200 *200 |
30 30 30 30 30 |
123 123 123 123 123 |
75 76 80 85 90 |
773.3 783.5 823.9 874.4 924.9 |
758.20 768.32 808.71 859.23 909.76 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
80 80 80 90 90 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
100 100 100 100 100 |
*200 *200 *200 *200 *200 |
30 30 30 30 30 |
123 123 123 123 123 |
95 100 114 |
975.2 1026.0 1167.4 |
960.28 1010.80 1152.26 |
*150 *150 *150 |
25 25 25 |
90 90 90 |
*180 *180 *180 |
30 30 30 |
100 100 100 |
*200 *200 *200 |
30 30 30 |
123 123 126 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r3 | 32 | Pitch | 31.75 |
Radius width C | 3.5 | Internal width | 19.58 |
Tooth width f | 18.5 | Roller | 19.05 |
Tooth width f1 | 18.2 | - | - |
Tooth width f2 | 54.6 | - | - |
Tooth width f3 | 91 | - | - |
Material - C45 *Weld-on hub |
Graph
Graph
Graph
Technical Specification
Z | D | D | Simplex | Duplex | Triplex | ||||||
B | D1 | A | B | D2 | A | B | D3 | A | |||
8 9 10 11 12 |
115.0 126.4 138.0 150.0 162.0 |
99.55 111.40 123.29 135.21 147.22 |
58 70 80 90 102 |
20 20 20 25 25 |
45 45 45 50 50 |
58 70 80 90 102 |
25 25 25 25 25 |
95 95 95 100 100 |
58 70 80 90 102 |
25 25 25 25 25 |
140 140 140 150 150 |
13 14 15 16 17 |
174.2 186.2 198.2 210.3 222.3 |
159.18 171.22 183.26 195.30 207.34 |
114 128 132 *136 *136 |
25 25 25 25 25 |
50 50 50 55 55 |
114 128 132 *136 *136 |
25 25 25 25 25 |
100 100 100 100 100 |
114 128 132 *136 *140 |
25 25 25 25 25 |
150 150 150 150 150 |
18 19 20 21 22 |
234.3 246.5 258.6 270.6 282.7 |
219.42 231.49 243.57 255.65 267.73 |
*136 *136 *136 *150 *150 |
25 25 25 25 25 |
55 55 55 60 60 |
*150 *160 *160 *160 *160 |
25 25 25 30 30 |
100 100 100 100 100 |
*150 *160 *160 *160 *160 |
25 25 25 30 30 |
150 150 150 150 150 |
23 24 25 26 27 |
294.8 306.8 319.0 331.0 343.2 |
279.80 291.88 304.00 316.08 328.19 |
*150 *150 *150 *150 *150 |
25 25 25 30 30 |
60 60 60 60 60 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
150 150 150 150 150 |
28 29 30 31 32 |
355.2 367.3 379.5 391.6 403.7 |
340.27 352.38 364.50 376.52 388.69 |
*150 *150 *150 *150 *150 |
30 30 30 30 30 |
60 60 60 60 60 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
*160 *160 *160 *160 *160 |
30 30 40 40 40 |
150 150 150 150 150 |
33 34 35 36 37 |
415.8 427.8 440.0 452.0 464.2 |
400.81 412.93 425.04 437.16 449.27 |
*150 *150 *150 *150 *150 |
30 30 30 30 30 |
60 60 60 60 60 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
*160 *160 *160 *160 *160 |
40 40 40 40 40 |
150 150 150 150 150 |
38 39 40 41 42 |
476.2 488.5 500.6 512.6 524.7 |
461.39 473.50 485.62 497.72 509.83 |
*150 *150 *150 *160 *160 |
30 30 30 30 30 |
60 60 60 90 90 |
*160 *160 *160 *180 *180 |
30 30 30 30 30 |
100 100 100 100 100 |
*160 *160 *200 *200 *200 |
40 40 40 40 40 |
150 150 150 150 150 |
43 44 45 46 47 |
536.8 549.0 561.2 573.3 585.4 |
521.95 534.07 546.19 558.30 570.42 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
90 90 90 90 90 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
100 100 100 100 100 |
*200 *200 *200 *200 *200 |
40 40 40 40 40 |
150 150 150 150 150 |
48 49 50 51 52 |
597.4 609.5 621.7 633.8 646.0 |
582.54 594.66 606.78 618.89 631.01 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
90 90 90 100 100 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
100 100 100 110 110 |
*200 *200 *200 *200 *200 |
40 40 40 40 40 |
150 150 150 150 150 |
53 54 55 56 57 |
658.0 670.2 682.3 694.4 706.5 |
643.13 655.28 667.40 679.51 691.63 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
110 110 110 110 110 |
*200 *200 *200 *200 *200 |
40 40 40 40 40 |
150 150 150 150 150 |
58 59 60 62 64 |
718.6 730.7 742.8 767.2 791.3 |
703.74 715.86 727.97 752.24 776.48 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
*180 *180 *180 *180 *200 |
30 30 30 30 30 |
110 110 110 110 110 |
*200 *200 *200 *200 *220 |
40 40 40 40 40 |
150 150 150 150 150 |
65 66 68 70 72 |
803.4 815.6 839.8 864.2 888.4 |
788.59 800.71 824.98 849.21 873.48 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
*200 *200 *200 *200 *200 |
30 30 30 30 30 |
110 120 120 120 120 |
*220 *220 *220 *220 *220 |
40 40 40 40 40 |
150 150 150 150 150 |
75 76 80 85 90 |
924.8 936.9 985.4 1046.0 1167.3 |
909.83 921.98 970.44 1031.10 1152.33 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
*200 *200 *200 *200 *200 |
30 30 30 30 30 |
120 120 120 120 120 |
*220 *220 *220 *220 *220 |
40 40 40 40 40 |
150 150 150 150 150 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r3 | 26 | Pitch | 25.4 |
Radius width C | 2.5 | Internal width | 17.02 |
Tooth width f | 16.2 | Roller | 15.88 |
Tooth width f1 | 15.8 | - | - |
Tooth width f2 | 47.7 | - | - |
Tooth width f3 | 79.6 | - | - |
Material - C45 *Weld-on hub |
Graph
Graph
Graph
Technical Specification
Z | D | D | Simplex | Duplex | Triplex | ||||||
B | D1 | A | B | D2 | A | B | D3 | A | |||
8 9 10 11 12 |
132.0 148.4 162.3 176.3 189.5 |
116.15 129.96 143.85 157.77 171.74 |
74 88 100 112 125 |
25 25 25 25 25 |
70 70 70 70 70 |
74 88 100 112 125 |
25 25 25 25 25 |
120 120 120 120 120 |
74 88 100 112 125 |
30 30 30 30 30 |
180 180 180 180 180 |
13 14 15 16 17 |
204.2 218.2 232.3 246.3 260.0 |
185.75 199.76 213.79 227.84 241.91 |
*125 *125 *125 *160 *160 |
25 25 25 30 30 |
70 70 70 75 75 |
*125 *125 *145 *160 *160 |
25 25 25 30 30 |
120 120 120 120 120 |
*125 *125 *145 *160 *160 |
30 30 30 30 30 |
180 180 180 180 180 |
18 19 20 21 22 |
274.0 289.0 303.0 317.0 331.0 |
255.98 270.06 284.15 298.24 312.34 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
75 75 75 75 75 |
*160 *180 *180 *180 *180 |
30 30 30 30 30 |
120 120 120 120 120 |
*160 *180 *180 *180 *180 |
30 30 30 30 30 |
180 180 180 180 180 |
23 24 25 26 27 |
345.0 359.0 373.0 387.0 401.4 |
326.44 340.55 354.66 368.77 382.88 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
75 75 75 75 75 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
120 120 120 120 120 |
*180 *180 *180 *180 *180 |
30 30 40 40 40 |
180 180 180 180 180 |
28 29 30 31 32 |
416.0 430.0 444.0 458.0 472.0 |
397.00 411.12 425.24 439.37 453.49 |
*160 *160 *160 *180 *180 |
30 30 30 30 30 |
75 75 75 75 75 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
120 120 120 120 120 |
*180 *180 *180 *180 *180 |
40 40 40 40 40 |
180 180 180 180 180 |
33 34 35 36 37 |
486.0 500.0 514.0 529.0 543.0 |
467.62 481.75 495.88 510.01 524.14 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
75 75 75 75 75 |
*180 *180 *200 *200 *200 |
30 30 30 30 30 |
120 120 120 120 120 |
*180 *180 *200 *180 *180 |
40 40 40 40 40 |
180 180 180 180 180 |
38 39 40 45 50 |
557.0 571.0 585.0 656.0 726.0 |
538.27 552.40 566.54 637.22 707.91 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
75 75 75 90 90 |
*200 *200 *200 200 200 |
30 30 30 30 30 |
120 120 120 120 120 |
*200 *200 *200 *200 *200 |
40 40 40 40 40 |
180 180 180 180 180 |
57 60 76 |
825.0 869.0 1095.0 |
808.69 849.32 1075.60 |
*180 *180 *180 |
30 30 30 |
100 100 100 |
200 200 200 |
30 30 30 |
120 130 130 |
*200 *200 *200 |
40 40 40 |
180 190 190 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r3 | 44 | Pitch | 44.45 |
Radius width C | 5 | Internal width | 30.99 |
Tooth width f | 29.4 | Roller | 27.94 |
Tooth width f1 | 28.8 | - | - |
Tooth width f2 | 88.4 | - | - |
Tooth width f3 | 14.18 | - | - |
Material - C45 *Weld-on hub |
Graph
Graph
Graph
Technical Specification
Z | D | D | Simplex | Duplex | Triplex | ||||||
B | D1 | A | B | D2 | A | B | D3 | a | |||
8 9 10 11 12 |
153.2 169.0 185.0 200.8 216.8 |
132.69 148.54 164.44 180.34 196.29 |
82 88 104 120 *133 |
25 25 25 30 30 |
80 80 80 80 80 |
82 88 104 120 *133 |
30 30 30 30 30 |
120 120 120 120 120 |
82 88 104 120 *133 |
30 30 30 30 30 |
180 180 180 180 180 |
13 14 15 16 17 |
232.8 248.8 264.8 280.9 296.9 |
212.29 228.29 244.30 260.40 276.40 |
*145 *145 *145 *160 *160 |
30 30 30 30 30 |
80 80 80 90 90 |
*145 *145 *160 *160 *180 |
30 30 30 30 30 |
120 120 120 120 120 |
*145 *145 *160 *160 *180 |
30 30 30 30 30 |
180 180 180 180 180 |
18 19 20 21 22 |
313.0 329.1 345.2 361.3 377.5 |
292.55 308.66 324.71 340.82 356.98 |
*160 *160 *180 *180 *180 |
30 30 30 30 30 |
90 90 90 90 90 |
*180 *200 *200 *200 *200 |
30 30 30 30 30 |
120 120 120 120 120 |
*180 *200 *200 *200 *200 |
30 30 30 40 40 |
180 180 180 180 180 |
23 24 25 26 27 |
393.6 409.7 425.8 441.9 458.1 |
373.08 389.18 405.33 421.44 437.59 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
90 90 90 90 90 |
*200 *200 *200 *200 *200 |
30 30 30 30 30 |
120 120 120 120 120 |
*200 *200 *200 *200 *200 |
40 40 40 40 40 |
180 180 180 180 180 |
28 29 30 32 35 |
474.2 490.4 506.5 538.8 589.5 |
453.69 469.90 486.00 518.26 566.72 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
90 90 90 90 90 |
*200 *200 *200 *200 *200 |
30 30 30 30 30 |
120 120 120 120 120 |
*200 *200 *200 *200 *200 |
40 40 40 40 40 |
180 180 180 180 180 |
38 40 45 50 57 |
635.5 670.3 751.0 831.8 945.0 |
615.14 647.49 728.25 809.04 922.16 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
90 90 100 100 100 |
*200 *200 *200 *200 *220 |
30 30 30 30 30 |
120 120 120 120 120 |
*200 *200 *200 *200 *220 |
40 40 40 40 40 |
180 180 180 180 180 |
60 76 |
993.4 1252.0 |
970.65 1229.30 |
*200 *200 |
30 30 |
110 110 |
*220 *220 |
30 30 |
130 130 |
*220 *220 |
40 40 |
180 180 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r3 | 51 | Pitch | 50.8 |
Radius width C | 5 | Internal width | 30.99 |
Tooth width f | 29.4 | Roller | 29.21 |
Tooth width f1 | 28.8 | - | - |
Tooth width f2 | 87.4 | - | - |
Tooth width f3 | 146 | - | - |
Material - C45 *Weld-on hub |
As a trusted name, we always make sure that our products are properly packed and remain free from damage during transit. For this, we have hired an adroit team of experts having immense experience in packaging. We ensure complete contentment to the clients by delivering only flawless range of goods as we store the complete batch in our capacious warehousing unit that is well-structured and maintained.
Graph
Technical Specification
Z | D | D | Simplex | ||
B | D1 | A | |||
8 9 10 11 12 |
37.2 41.5 46.2 49.6 53.9 |
33.18 37.13 41.10 45.07 49.07 |
21 25 28 31 35 |
8 8 8 8 8 |
14 14 14 16 16 |
13 14 15 16 17 |
58.4 62.8 66.8 70.9 74.9 |
53.06 57.07 61.09 65.10 69.11 |
39 43 47 50 50 |
8 8 8 10 10 |
16 16 16 18 18 |
18 19 20 21 22 |
78.9 82.9 86.9 91.0 95.0 |
73.14 77.16 81.19 85.22 89.24 |
50 50 50 60 60 |
10 10 10 12 12 |
18 18 18 20 20 |
23 24 25 26 27 |
99.0 103.0 107.1 111.2 115.4 |
93.27 97.29 101.33 105.36 109.40 |
60 60 60 70 70 |
12 12 12 16 16 |
20 20 20 20 20 |
28 29 30 31 32 |
119.4 123.4 127.5 131.5 135.5 |
113.42 117.46 121.50 125.54 129.56 |
70 70 70 70 70 |
16 16 16 16 16 |
20 20 20 20 20 |
33 34 35 36 37 |
139.6 143.6 147.6 151.7 155.7 |
133.60 137.64 141.68 145.72 149.76 |
70 70 70 70 70 |
16 16 16 16 16 |
20 20 20 25 25 |
38 39 40 41 42 |
159.8 163.8 167.8 171.4 175.4 |
153.80 157.83 161.87 165.91 169.95 |
70 70 70 78 78 |
16 16 16 16 16 |
25 25 25 32 32 |
43 44 45 46 47 |
179.5 183.5 187.5 191.6 195.6 |
173.99 178.03 182.07 186.10 190.14 |
78 78 78 78 78 |
16 16 16 16 16 |
32 32 32 32 32 |
48 49 50 51 52 |
199.7 203.7 207.8 211.8 215.9 |
194.18 198.22 202.26 206.30 210.34 |
78 *78 *78 *78 *78 |
16 16 16 16 16 |
32 32 32 32 32 |
53 54 55 56 57 |
219.9 224.0 228.0 232.1 236.1 |
214.37 218.43 222.46 226.50 230.54 |
*78 *78 *78 *78 *78 |
16 16 16 16 16 |
32 32 32 32 32 |
58 59 60 62 64 |
240.2 244.2 248.2 256.7 264.8 |
234.58 238.62 242.66 250.75 258.82 |
*78 *78 *78 *78 *78 |
16 16 16 16 16 |
32 32 32 32 32 |
65 66 68 70 72 |
268.8 272.9 280.9 289.0 297.1 |
262.86 266.90 274.99 283.07 291.16 |
*78 *78 *78 *78 *78 |
16 16 16 16 16 |
32 32 32 32 32 |
76 78 80 85 90 |
313.3 321.4 329.4 349.7 369.9 |
307.33 315.40 323.49 343.69 363.90 |
*78 *78 *78 *80 *80 |
16 16 16 16 16 |
32 32 32 32 32 |
95 100 110 114 120 125 |
390.1 410.3 450.7 466.9 491.2 511.4 |
384.11 404.32 444.74 460.91 485.16 505.37 |
*80 *80 *80 *80 *80 *80 |
16 16 16 16 16 16 |
32 32 32 32 32 32 |
Accept OEM Purchase
Sprocket | Mm | Chain | Mm |
Tooth radius r3 | 13 | Pitch | 12.7 |
Radius width C | 1 | Internal width | 3.3 |
Tooth width f | 3 | Roller | 7.75 |
Material - C45 *Weld-on hub |
|||
F=5mm-From Z=31 the width of the plate is increased |
Graph
Technical Specification
Z | D | D | Simplex | ||
B | D1 | A | |||
8 9 10 11 12 |
38.5 41.5 46.2 49.6 53.9 |
33.18 37.13 41.10 45.07 49.07 |
21 25 28 31 35 |
8 8 8 8 8 |
14 14 14 16 16 |
13 14 15 16 17 |
58.4 62.8 66.8 70.9 74.9 |
53.06 57.07 61.09 65.10 69.11 |
39 43 47 50 50 |
8 8 8 10 10 |
16 16 16 18 18 |
18 19 20 21 22 |
78.9 82.9 86.9 91.0 95.0 |
73.14 77.16 81.19 85.22 89.24 |
50 50 50 60 60 |
10 10 10 12 12 |
18 18 18 20 20 |
23 24 25 26 27 |
99.0 103.0 107.1 111.2 115.4 |
93.27 97.29 101.33 105.36 109.40 |
60 60 60 70 70 |
12 12 12 16 16 |
20 20 20 20 20 |
28 29 30 31 32 |
119.4 123.4 127.5 131.5 135.5 |
113.42 117.46 121.50 125.54 129.56 |
70 70 70 70 70 |
16 16 16 16 16 |
20 20 20 20 20 |
33 34 35 36 37 |
139.6 143.6 147.6 151.7 155.7 |
133.60 137.64 141.68 145.72 149.76 |
70 70 70 70 70 |
16 16 16 16 16 |
20 20 20 25 25 |
38 39 40 41 42 |
159.8 163.8 167.8 171.4 175.4 |
153.80 157.83 161.87 165.91 169.95 |
70 70 70 78 78 |
16 16 16 16 16 |
25 25 25 32 32 |
43 44 45 46 47 |
179.5 183.5 187.5 191.6 195.6 |
173.99 178.03 182.07 186.10 190.14 |
78 78 78 78 78 |
16 16 16 16 16 |
32 32 32 32 32 |
48 49 50 51 52 |
199.7 203.7 207.8 211.8 215.9 |
194.18 198.22 202.26 206.30 210.34 |
78 *78 *78 *78 *78 |
16 16 16 16 16 |
32 32 32 32 32 |
53 54 55 56 57 |
219.9 224.0 228.0 232.1 236.1 |
214.37 218.43 222.46 226.50 230.54 |
*78 *78 *78 *78 *78 |
16 16 16 16 16 |
32 32 32 32 32 |
58 59 60 62 64 |
240.2 244.2 248.2 256.7 264.8 |
234.58 238.62 242.66 250.75 258.82 |
*78 *78 *78 *78 *78 |
16 16 16 16 16 |
32 32 32 32 32 |
65 66 68 70 72 |
268.8 272.9 280.9 289.0 297.1 |
262.86 266.90 274.99 283.07 291.16 |
*78 *78 *78 *78 *78 |
16 16 16 16 16 |
32 32 32 32 32 |
76 78 80 85 90 |
313.3 321.4 329.4 349.7 369.9 |
307.33 315.40 323.49 343.69 363.90 |
*78 *78 *78 *80 *80 |
16 16 16 16 16 |
32 32 32 32 32 |
95 100 110 114 120 |
390.1 410.3 450.7 466.9 491.2 |
384.11 404.32 444.74 460.91 485.16 |
*80 *80 *80 *80 *80 |
16 16 16 16 16 |
32 32 32 32 32 |
125 | 511.4 | 505.37 | *80 | 16 | 32 |
Accept OEM Purchase
Procket | Mm | Chain | Mm |
Tooth radius r3 | 13 | Pitch | 12.7 |
Radius width C | 1.3 | Internal width | 4.7 |
Tooth width f | 4.5 | Roller | 7.75 |
Material - C45 *weld-on hub |
Graph
Technical Specification
Z | De | Dp | Simplex | ||
Dm | D1 | A | |||
8 9 10 11 12 |
38.5 41.5 46.2 49.6 53.9 |
33.18 37.13 41.10 45.07 49.07 |
20 24 26 29 33 |
10 10 10 10 10 |
25 25 25 25 28 |
13 14 15 16 17 |
58.4 62.8 66.8 70.9 74.9 |
53.06 57.07 61.09 65.10 69.11 |
37 41 45 50 52 |
10 10 10 12 12 |
28 28 28 28 28 |
18 19 20 21 22 |
78.9 82.9 86.9 91.0 95.0 |
73.14 77.16 81.19 85.22 89.24 |
56 60 64 68 70 |
12 12 12 14 14 |
28 28 28 28 28 |
23 24 25 26 27 |
99.0 103.0 107.1 111.2 115.4 |
93.27 97.29 101.33 105.36 109.40 |
70 70 70 70 70 |
14 14 14 16 16 |
28 28 28 30 30 |
28 29 30 31 32 |
119.4 123.4 127.5 131.5 135.5 |
113.42 117.46 121.50 125.54 129.56 |
70 80 80 90 90 |
16 16 16 16 16 |
30 30 30 30 30 |
33 34 35 36 37 |
139.6 143.6 147.6 151.7 155.7 |
133.60 137.64 141.68 145.72 149.76 |
90 90 90 90 90 |
16 16 16 16 16 |
30 30 30 35 35 |
38 39 40 41 42 |
159.8 163.8 167.8 171.4 175.4 |
153.80 157.83 161.87 165.91 169.95 |
90 90 90 90 90 |
16 16 16 16 16 |
35 35 35 40 40 |
43 44 45 46 47 |
179.5 183.5 187.5 191.6 195.6 |
173.99 178.03 182.07 186.10 190.14 |
90 90 90 90 90 |
16 16 16 16 16 |
40 40 40 40 40 |
48 49 50 51 52 |
199.7 203.7 207.8 211.8 215.9 |
194.18 198.22 202.26 206.30 210.34 |
90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
53 54 55 56 57 |
219.9 224.0 228.0 232.1 236.1 |
214.37 218.43 222.46 226.50 230.54 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
58 59 60 62 64 |
240.2 244.2 248.2 256.7 264.8 |
234.58 238.62 242.66 250.75 258.82 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
65 66 68 70 72 |
268.8 272.9 280.9 289.0 297.1 |
262.86 266.90 274.99 283.07 291.16 |
90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
76 78 80 85 90 |
313.3 321.4 329.4 349.7 369.9 |
307.33 315.40 323.48 343.70 363.90 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
95 100 110 114 120 |
390.1 410.3 450.7 466.9 491.2 |
384.10 404.31 444.74 460.90 485.16 |
*90 *90 *90 *90 *90 |
16 16 16 16 16 |
40 40 40 40 40 |
125 | 511.4 | 505.37 | *90 | 16 | 40 |
Accept OEM Purchase
Sprocket | MM | Chain | MM |
Tooth radius r3 | 13 | Pitch | 12.7 |
Radius width C | 1 | Internal width | 6.4 |
Tooth width f | 5.9 | Roller | 7.75 |
Material - C45 *Weld-on hub |
Graph
Graph
Technical Specification
Chain Ref. | No of Teeth | PCD (mm) |
BCD (mm) |
BD (mm) |
PD (mm) |
B (mm) |
D (mm) |
NH | TW (mm) |
IW (mm) |
TL (mm) |
102 | 6 7 8 9 10 |
204.0 235.1 266.5 298.2 330.1 |
------ 146.0 170.0 200.0 241.3 |
105.0 108.0 144.0 174.0 179.0 |
135.0 173.0 196.0 232.0 264.0 |
70 70 85 105 105 |
-- M12 M12 M12 M12 |
- 6 6 6 8 |
30 30 30 30 30 |
10 10 10 10 10 |
83 83 83 83 83 |
142 | 6 7 8 9 10 11 12 13 14 |
284.0 327.3 371.1 415.2 459.5 504.0 548.6 593.4 638.1 |
168.3 200.0 241.3 285.8 285.8 368.3 415.0 470.0 470.0 |
136.5 162.0 187.3 240.0 240.0 310.0 345.0 380.0 380.0 |
190.5 234.0 282.0 330.0 330.0 419.0 465.0 521.0 546.0 |
85 105 115 150 150 170 170 170 170 |
M12 M16 M20 M20 M20 M20 M20 M20 M20 |
6 6 8 8 8 8 8 8 10 |
46 46 46 46 46 46 46 46 46 |
16 16 16 16 16 16 16 16 16 |
112 112 127 127 127 150 150 150 150 |
142 For Heavy Shaft | 7 8 9 10 11 12 13 14 |
327.3 371.1 415.2 459.5 504.0 548.6 593.4 638.1 |
200.0 241.3 285.8 285.8 368.3 415.0 470.0 470.0 |
162.0 187.3 240.0 240.0 310.0 345.0 380.0 380.0 |
234.0 282.0 330.0 330.0 419.0 465.0 520.0 546.0 |
105 115 150 150 170 170 170 170 |
M16 M20 M20 M20 M20 M20 M20 M20 |
6 8 8 8 8 8 8 10 |
69 69 69 69 69 69 69 69 |
19 19 19 19 19 19 19 19 |
127 150 150 150 150 150 180 180 |
Graph
Graph
Technical Specification
Chain Ref | No of Teeth | Max. Shaft Dia. B(mm) | Pitch Circle Dia. PCD (mm) |
Rim Width Diameter TL (mm) |
Hub Width Diameter TW |
102 | 6 7 8 9 10 |
65 65 65 65 65 |
204.0 235.1 266.5 298.2 330.1 |
57 57 57 57 57 |
35 35 35 35 35 |
142 | 6 7 8 9 10 11 12 13 14 |
85 85 85 115 115 115 115 115 115 |
284.0 327.3 371.1 415.2 459.5 504.0 548.6 593.4 638.1 |
74 74 77 77 77 105 105 120 120 |
45 45 45 45 45 45 45 45 45 |
142 For Heavy Boss | 7 8 9 10 11 12 13 14 |
115 115 115 115 140 140 140 140 |
327.3 371.1 415.2 459.5 504.0 548.6 593.4 638.1 |
110 110 110 120 120 120 120 140 |
75 75 75 75 75 75 75 75 |
