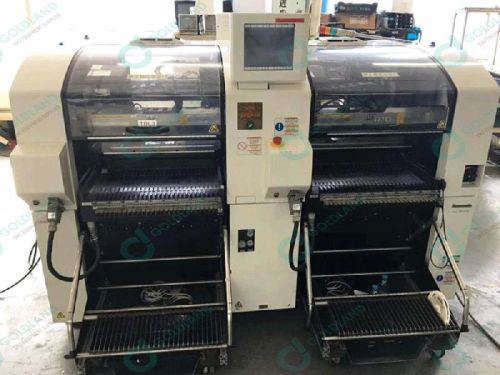

Automatic Placement Machine For LED SMD Assembly Line

₹ 45 Lakh / Set

MOQ5 Piece(s)
Maximum speed:0.052 s/chip (69,500 cph)
Number of nozzles:12 nozzles/head
MODEL NUMBER:KXF-4Y3C
PCB DIMENSIONS:L 50 mm . W 50mm to L 330 mm ..W 250 mm
Supply TypeManufacturer, Exporter, Supplier
Preferred Buyer Location All over the world

Product Details

Maximum speed:0.052 s/chip (69,500 cph)
HEAD TYPE:Type A-2 (12/12 nozzles HIGH-SPEED) (OPTION)
PCB DIMENSIONS:L 50 mm . W 50mm to L 330 mm ..W 250 mm
Number of nozzles:12 nozzles/head
Placement accuracy:Â±40um/chip
MODEL NUMBER:KXF-4Y3C
Component dimensions:(01005")0402 chip to L 12mm x W12mm xT6.5mm

model id：cm402-m
型号：kxf-4y3c
pcb尺寸：l 50毫米×w ^50毫米到l330毫米×宽250毫米
head型：a-2（12/12喷嘴high-speed）（option）
的数喷嘴：12个喷嘴/头
最大速度：0.052s /芯片（69,500cph）
放置精度：±40um /芯片
元件尺寸：（01005“）0402芯片至l 12mm x w12mm xt6.5mm
头部类型：8 + 8高速（option）
喷嘴数量：8个喷嘴/头
最大速度：0.06 s / chip（60,000 cph）
放置精度：±50um /片
组件尺寸：0201（0603）c，r至l 24 mm×w 24 mm头型
： 8 + 3多功能（选项）
喷嘴数量：3个喷嘴/头
最大速度：0.21 s / qfp（17,140 cph）
放置精度：±0.035 mm / qfp
元件尺寸：0402（1005）c，r至l 100 mm×w 90 mm
pcb交换时间：0.9 s（板长：最大240 mm）
电源：3相ac 200 v ±10 v / ac 400 v±10 v，2.5 kva
气源：490 kpa，150 l / min（标准，仅机身）
尺寸w 2,350 mm x d 2,460 mm x h 1,430 mm
mass 2,700 kg
