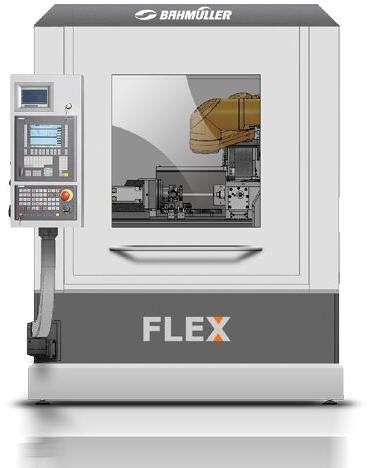

Flex max. 60mm / 40mm

Kennzeichnend wie für alle BAHMÜLLER Baureihen verfügt auch die FLEX über sämtliche Ausbauoptionen zwischen Innenschleifen, kombiniertem Schleifen und Außenschleifen. Besonders innovativ und nutzbringend ist der Einsatz eines Roboters innerhalb des Maschinenraums.
Durch die konsequente Ausrichtung auf standardisierte Achsanordungsbeziehungen sowie ausgewählte Werkzeuganordnungen ergeben sich für eine Vielzahl von Anwendungen, kosteneffiziente und umbauflexible Lösungsansätze.
Schleiflänge Bohrung Innendurchmesser: max. 60mm 40mm
Außenschleifen:
Schleiflänge Durchmesser: max. 200mm 20mm
Spitzenhöhe (min. max., incl. Aufstellelemente): 1174mm
Aufstellfläche: 7,5m² (mit Peripheriegeräten, ohne KSS-Anlage)
Gewicht: ca. 5.000 kg (ohne Schaltschrank und Aggregate)
Kreuzschlitten
max. nutzbarer Schlittenweg X: 620mm
max. nutzbarer Schlittenweg Z: 250mm
max. Achsgeschwindigkeit: 30mmin
kleinstes Schrittinkrement: 0,0001mm
kleinster programmierbarer Schritt: 0,0001mm
Außenschleifspindel (frequenzgeregelt) mit Direktantrieb
Schleifscheiben-Durchmesser: max. 610mm
Bohrung min. max.: 127 203,2mm
Breite max.: 100mm
Antriebsleistung max.: 12,6 KW
Scheibenumfangsgeschwindigkeit: max. 150 ms
Innenschleifspindel (frequenzgeregelt)
max. 4 Innenschleifspindeln
Antriebleistung 0,7 - 18kW
Drehzahl 21.000 - 200.000 1Min.
Werkstückspindelstock (wälzgelagert)
Antriebsleistung max. 6,6 kW
Drehzahlen, stufenlos: 0 - 6000 1min
Aufnahmekonus: MK4
Belastung zwischen Spitzen: max. 50 daN (500N)
Belastung fliegend: max. 4.000 Ncm
Werkstückspindelstock (hydrostatisch) Direktantrieb
Antriebsleistung: max. 6,77 kW
Drehzahlen, stufenlos: 0 - 6000 1min
Aufnahmekonus: MK4
Belastung zwischen Spitzen: max. 50 daN (500N)
Belastung fliegend: max. 4.000 Ncm
Reitstock
Aufnahmekonus: MK3
Pinolenweg: 30mm
Zylinderfehlerkompensation
mit Servomotor:
