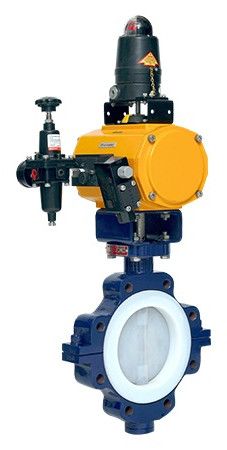

Contact SupplierWe offer a high-quality Pneumatically Actuated Lined Butterfly Valve designed for efficient flow control. Available in sizes ranging from 2 inches to 24 inches, with pressure ratings from Class 150 to Class 300. Featuring a flanged end connection, this valve is ideal for on-off operations in a temperature range of -20°C to 200°C. Trust our expertise as a leading manufacturer to provide reliable and durable valves for your industrial applications.
| NO. | DESCRIPTION | QTY. | MATERIAL |
|---|---|---|---|
| NO. | DESCRIPTION | QTY. | MATERIAL |
| 1 | BODY | 2 | CS/SS EPOXY PAINTED |
| 2 | SEAT | 1 | PTFE |
| 3 | DISC | 1 | SS INSERTED PPH/PVDF/PFA/FEP |
| 4 | STEM | 1 | SS 304 PPH/PVDF/PFA/FEP LINED INTEGRAL TO DISC |
| 5 | STEM SEAL - TOP & BOTTOM | 2 | PTFE |
| 6 | SEAT CUP - TOP & BOTTOM | 2 | PPH/PVDF/PFA/FEP |
| 7 | TEE BUSH - TOP & BOTTOM | 1 | SS-304 |
| 8 | DISC SPRING - TOP & BOTTOM | 2 | 50 Crv 4 |
| 9 | THRUST WASHER - TOP & BOTTOM | 1 | SS-304 |
| 10 | THRUST COLLAR - TOP & BOTTOM | 1 | STEEL/SS |
| 11 | ADJUSTABLE BOLTS | 1 | SS/STEEL PLATED |
| 12 | LOCK PLATE (FOR TOP SEAL) | 1 | CAST IRON |
| 13 | PNEUMATICALLY ACTUATOR | 1 | ALUMINIM ALLOY |
| 14 | LIMIT SWITCH | 2 | STANDARD |
| 15 | MANUAL OVERRIDE | 1 | CAST IRON |
| 16 | SOLENOID VALVE | 1 | STANDARD |
| 17 | AIR FILTER REGULATOR | 1 | STANDARD |
| 18 | POSITION REGULATOR | 1 | STANDARD |
| 19 | FASTENERS | 1 | HT STEEL/SS |
