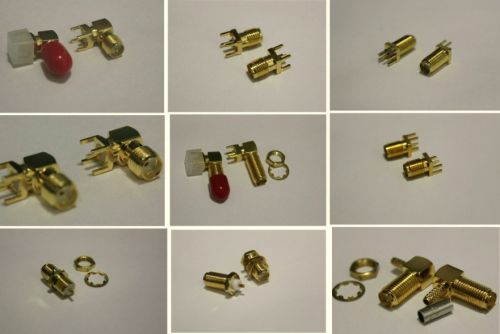

RF Connector

We offer rf connector (sma-jy1.0)
cable rf connector specification:
series of sma rf coaxial connector one application extensive small-scale coaxial person who join that whorl join, it has a reliable characteristic with long life-span that the width, performance are excellent, high frequently. Suitable for the microwave equipment and body of the digital communication system and join the body in the cable or the micro-strip line frequently in the loop frequently.
technical characteristics
temp. Range 　　　　　　　　-65～+165° c (pe cable -40～+85° c)
vibration　　　　　　　　　　 mil-std-202, method 213
impedance　　　　　　　　　50ω
frequency range　　　　　　dc～12.4ghz(semi-rigid cable 0～18ghz)
working voltage 　　　　　 335v max
withstand voltage 　　　　 1000v rms
contact resistance
center contact 　　　　　≤ 3 mω
outer contact 　　　　　 ≤ 2 mω
insulation resistance 　　 ≥ 5000 mω
insertion loss 　　　　　　≤ 0.15 db/6ghz
vswr 　　　　　　　　　straight 　　　　　flexible cable 　≤ 1.10+0.002f
　　　　　　　　　　　　　　　　　　　　　 semi-rigid cable ≤ 1.05+0.001f
　　　　　　　　　　　　 right angle　　　　flexible cable 　≤ 1.20+0.003f
　　　　　　　　　　　　　　　　　　　　　 semi-rigid cable ≤ 1.10+0.001f
durability(mating) 　　　　　≥ 500cycles
material & plating
shell　　　　　　　　　 brass　　　　　　　 gold plated
contact pin 　　　　　　 brass　　　　　　　 gold plated
socket　　　　　　　　 beryllium　　　　 gold plated
elastic contact　　 beryllium　　　　 gold plated
insulator 　　　　　　 ptfe
crimping suite　　　　 copper alloy 　　 nickel or gold plated
o-ring sealing　　　 6146 silastic
applicable standard
　　mil-c-39012;
　　cecc 22110;
　　iec 60169-15.
