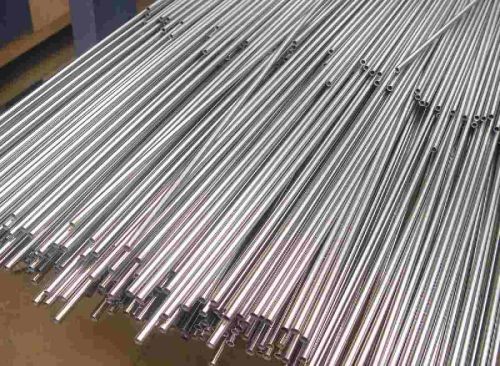

STAINLESS STEEL 304L CAPILLARY TUBES, Outer Diameter : 0.3 –12.0 Mm

Company Information

Ask for more detail from the seller

Report incorrect details

STANDARD	UNS	DIN	AFNOR	EN	JIS	BS	GOST
SS 304L	S30403	1.4306/1.4307	Z3CN18‐10	X2CrNi18-9 / X2CrNi19-11	SUS 304L	304S11	03Х18Н11

Dimensions and Wall Thickness of SS Capillary Tube

Gauge	Outside Diameter Tolerance mm	Regular Wall (RW) mm	Thin Wall (TW) mm	Extra Thin Wall (XTW) mm	Ultra Thin Wall (UTW) mm
30	0.304 – 0.317	0.064 – 0.089
29	o.330 – 0.342	0.064 – 0.089
28	0.355 – 0.368	0.076 – 0.102
27	0.406 – 0.419	0.089 – 0.115	0.064 – 0.089
26	0.457 – 0.469	0.089 – 0.114
25	0.508 – 0.520	0.115 – 0.140	0.089 – 0.114
24	0.558 – 0.571	0.114 – 0.140	0.089 – 0.114		0.051 – 0.102
23	0.635 – 0.647	0.140 – 0.165	0.089 – 0.114		0.051 – 0.102
22	0.711 – 0.723	0.140 – 0.165	0.096 – 0.121	0.077 – 0.102	0.051 – 0.102
21	0.812 – 0.825	0.140 – 0.165	0.102 – 0.127		0.051 – 0.102
20	0.901 – 0.914	0.108 – 0.165	0.108 – 0.134
19	1.054 – 1.079	0.166 – 0.216	0.102 – 0.140	0.070 – 0.108
18	1.257 – 1.282	0.191 – 0.241	0.127 – 0.165	0.083 – 0.121	0.051 – 0.102
17	1.460 – 1.485	0.177 – 0.229	0.115 – 0.152	0.083 – 0.127	0.057 – 0.102
16	1.638 – 1.663	0.204 – 0.254	0.127 – 0.165	0.096 – 0.133	0.070 – 0.121
15	1.816 – 1.841	0.204 – 0.254	0.127 – 0.165	0.096 – 0.134	0.070 – 0.121
14	2.082 – 2.133	0.216 – 0.292	0.165 – 0.229	0.114 – 0.165	0.076 – 0.134
13	2.387 – 2.438	0.267 – 0.343	0.191 – 0.267
12	2.743 – 2.749	0.267 – 0.321
11	3.023 – 3.073	0.293 – 0.368	0.216 – 0.292
10	3.378 – 3.429	0.318 – 0.394	0.216 – 0.292
