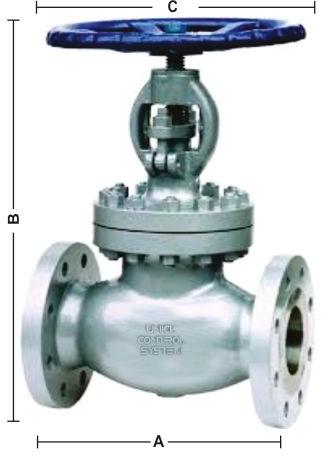

Contact Supplier| Valve Size | CLASS 150 | CLASS 300 | CLASS 600 | CLASS 900 | ||||||||||||
| A | B | C | A | B | C | A | B | C | A | B | C | |||||
| FI. | B/W | FI. | B/W | FI. | B/W | FI. | B/W | |||||||||
| 50(2") | 203 | 203 | 335 | 203 | 267 | 267 | 355 | 203 | 292 | 292 | 400 | 254 | ||||
| 65(2") | 216 | 355 | 203 | 292 | 4 | 10 | 203 | |||||||||
| 80(3") | 242 | 242 | 421 | 254 | 317 | 317 | 457 | 254 | 356 | 356 | 560 | 356 | 381 | 381 | 700 | 305 |
| 100(4") | 292 | 292 | 477 | 254 | 356 | 356 | 556 | 356 | 432 | 432 | 593 | 406 | 457 | 457 | 800 | 356 |
| 150(6") | 406 | 406 | 575 | 356 | 445 | 445 | 668 | 457 | 559 | 559 | 837 | 610 | 610 | 610 | 1100 | 508 |
| 200(8") | 495 | 495 | 680 | 457 | 559 | 559 | 830 | 610 | 661 | 661 | 947 | 610 | ||||
| 250(10") | 623 | 623 | 895 | 356 | 623 | 623 | 1206 | 610 | 787 | 787 | 1285 | 762 | ||||
| 300(12") | 699 | 699 | 699 | 1215 | 610 | 711 | 711 | 1160 | 76 | 2 | 838 | 838 | 1560 | 762 | ||
| Nomenclature | Qty | Material |
|---|---|---|
| Body | 1 | ASTM A 216 Gr. WCB |
| Seat Rings | 1 | SS 13% Cr. Steel I Stellite |
| Disc / Throttle Cone | 1 | CD with 13% Cr. facing |
| Spindle Nut | 1 | AISI 410 |
| Spindle | 1 | AISI 410 |
| Bonnet Bush | 1 | AISI 410 |
| Body Seal | 1 | SS304 Spiral Wound Metallic Gasket |
| Bonnet | 1 | ASTM A216 Gr. WCB |
| Bonnet Stud | As Reqd | ASTM A 193 Gr. B7 |
| Bonnet Studs & Nuts | As Reqd | ASTM A 194 Gr. 2H |
| Gland Packing | As Reqd | M etallic Wire reinforced graphited Asbestos |
| Gland | 1 | AISI 410 |
| Gland Flange | 1 | Carbon Steel |
| Cross Bolt / Nut | 2/2 | Carbon Steel |
| Eye Bolts & Nuts | 2/2 | Carbon Steel |
| Yoke Nut | 1 | A.I. Bronze I Ni - Resist |
| Hand Wheel | 1 | Cast Iron |
| Washer | 1 | Carbon Steel |
| Hand Wheel Nut | 1 | Carbon Steel |
