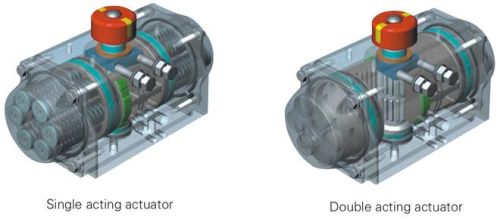

The Actuator

Torque table of single acting actuator
air pressure 4bar 5bar 6bar 7bar spring travel
model spring quantily 0° 90° 0° 90° 0° 90° 0° 90° 0° 90°
from till from till from till from till from till
rw l08s s08 43.8 27.1 62.4 45.6 80.4 63.4 98.5 81.7 46.2 29.3
s09 40.2 21.5 58.4 39.4 76.5 57.6 95.2 76.6 52 33
s10 　 　 54.6 33.9 73.3 52.3 91.4 57.6 57.8 36.7
s11 　 　 51.6 28.4 69.4 46.8 87.5 64.5 63.5 40.3
s12 　 　 　 　 65.1 40.2 84.2 58.3 69.3 44
rw l10s s08 65.6 23.3 92.4 69.9 119.3 96.5 146.5 123.6 63 40.5
s09 60.4 35.5 87.3 62.1 114.6 88.4 141.3 115.2 70.9 45.6
s10 　 　 82.3 54.2 109.5 80.5 135.6 107.4 78.8 50.7
s11 　 　 77.2 46.3 104.2 72.9 130.2 99.4 86.7 55.7
s12 　 　 　 　 98.7 65.3 125.4 92.1 94.5 60.8
rw l14s s08 216 142 303 229 390 316 477 403 206 136
s09 200 116 287 203 374 290 460 377 232 148
s10 　 　 270 177 357 264 444 351 258 165
s11 　 　 254 151 341 238 428 325 283 181
s12 　 　 　 　 324 213 411 299 309 198
rw l16s s08 274 188 38 302 501 415 615 528 266 180
s09 252 155 365 268 479 382 592 495 299 202
s10 　 　 343 235 456 249 570 462 332 224
s11 　 　 420 202 434 315 547 429 365 247
s12 　 　 　 　 411 282 525 369 399 269
rw l19s s08 514 340 729 555 　 　 　 　 347 521
s09 470 275 686 490 　 　 　 　 391 586
s10 427 209 642 425 858 640 1073 856 434 652
s11 　 　 599 360 814 575 1030 791 478 717
s12 　 　 555 295 771 510 986 726 521 752.
